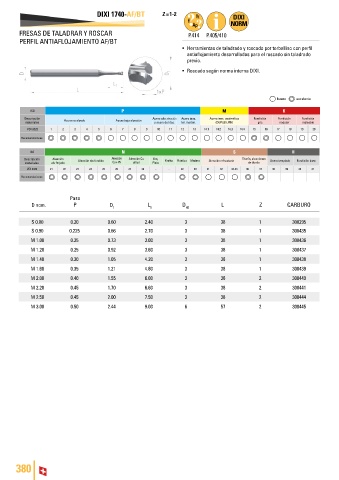

DIXI 1740-AF/BT Z = 1-2

FRESAS DE TALADRAR Y ROSCAR P.414 P.405/410
PERFIL ANTIAFLOJAMIENTO AF/BT
• Herramientas de taladrado y roscado por torbellino con perfil
antiaflojamiento desarrolladas para el roscado sin taladrado
previo.

• Roscado según norma interna DIXI.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P D 1 L 1 D h5 L Z CARBURO

S 0.80 0.20 0.60 2.40 3 38 1 300295
S 0.90 0.225 0.66 2.70 3 38 1 300435
M 1.00 0.25 0.73 3.00 3 38 1 300436
M 1.20 0.25 0.92 3.60 3 38 1 300437
M 1.40 0.30 1.05 4.20 3 38 1 300438
M 1.60 0.35 1.21 4.80 3 38 1 300439
M 2.00 0.40 1.55 6.00 3 38 2 300440
M 2.20 0.45 1.70 6.60 3 38 2 300441
M 2.50 0.45 2.00 7.50 3 38 2 300444
M 3.00 0.50 2.44 9.00 6 57 2 300445
