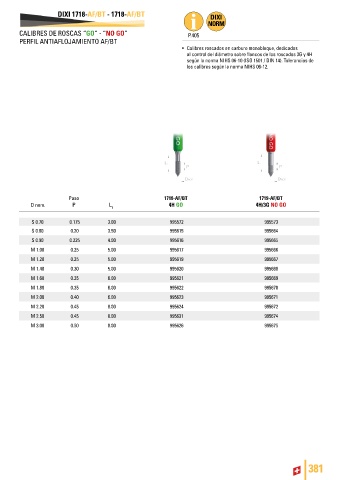

DIXI 1718-AF/BT - 1718-AF/BT

CALIBRES DE ROSCAS “GO” - “NO GO” P.405
PERFIL ANTIAFLOJAMIENTO AF/BT
• Calibres roscados en carburo monobloque, dedicados
al control del diámetro sobre flancos de los roscados 3G y 4H
según la norma NIHS 06-10 (ISO 1501 / DIN 14). Tolerancias de
los calibres según la norma NIHS 06-12.

Paso 1718-AF/BT 1719-AF/BT
D nom. P L 1 4H GO 4H/3G NO GO

S 0.70 0.175 3.00 995572 995573
S 0.80 0.20 3.50 995615 995664
S 0.90 0.225 4.00 995616 995665
M 1.00 0.25 5.00 995617 995666
M 1.20 0.25 5.00 995619 995667
M 1.40 0.30 5.00 995620 995668
M 1.60 0.35 6.00 995621 995669
M 1.80 0.35 6.00 995622 995670
M 2.00 0.40 6.00 995623 995671
M 2.20 0.45 8.00 995624 995672
M 2.50 0.45 8.00 995631 995674

M 3.00 0.50 8.00 995626 995675
