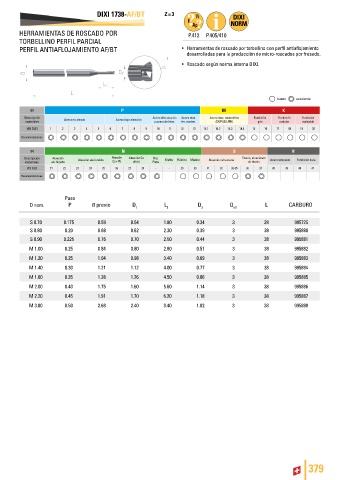

Page 381 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 1738-AF/BT Z = 3

HERRAMIENTAS DE ROSCADO POR P.412 P.405/410
TORBELLINO PERFIL PARCIAL
PERFIL ANTIAFLOJAMIENTO AF/BT • Herramientas de roscado por torbellino con perfil antiaflojamiento
desarrolladas para la producción de micro-roscados por fresado.
• Roscado según norma interna DIXI.

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Paso
D nom. P Ø previo D 1 L 1 D 2 D h5 L CARBURO

S 0.70 0.175 0.59 0.54 1.80 0.34 3 38 995725
S 0.80 0.20 0.68 0.62 2.30 0.39 3 38 995880
S 0.90 0.225 0.76 0.70 2.50 0.44 3 38 995881
M 1.00 0.25 0.84 0.80 2.80 0.51 3 38 995882
M 1.20 0.25 1.04 0.98 3.40 0.69 3 38 995883
M 1.40 0.30 1.21 1.12 4.00 0.77 3 38 995884
M 1.60 0.35 1.38 1.26 4.50 0.86 3 38 995885
M 2.00 0.40 1.75 1.60 5.60 1.14 3 38 995886
M 2.20 0.45 1.91 1.70 6.20 1.18 3 38 995887
M 3.00 0.50 2.68 2.40 8.40 1.82 3 38 995888

379
