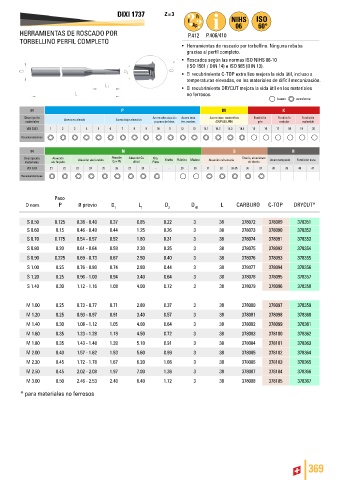

P. 371
DIXI 1737 Z = 3
HERRAMIENTAS DE ROSCADO POR P.412 P.406/410
TORBELLINO PERFIL COMPLETO
• Herramientas de roscado por torbellino. Ninguna rebaba
gracias al perfil completo.
• Roscados según las normas ISO NIHS 06-10
(ISO 1501 / DIN 14) e ISO 965 (DIN 13).
• El recubrimiento C-TOP extra liso mejora la vida útil, incluso a
temperaturas elevadas, en los materiales de difícil mecanización.
• El recubrimiento DRYCUT mejora la vida útil en los materiales
no ferrosos.
bueno excelente
ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
Paso
D nom. P Ø previo D 1 L 1 D 2 D h5 L CARBURO C-TOP DRYCUT*
S 0.50 0.125 0.38 - 0.40 0.37 0.85 0.22 3 38 378072 378089 378351
S 0.60 0.15 0.46 - 0.49 0.44 1.25 0.26 3 38 378073 378090 378352
S 0.70 0.175 0.54 - 0.57 0.52 1.80 0.31 3 38 378074 378091 378353
S 0.80 0.20 0.61 - 0.64 0.59 2.30 0.35 3 38 378075 378092 378354
S 0.90 0.225 0.69 - 0.73 0.67 2.50 0.40 3 38 378076 378093 378355
S 1.00 0.25 0.76 - 0.80 0.74 2.80 0.44 3 38 378077 378094 378356
S 1.20 0.25 0.96 - 1.00 0.94 3.40 0.64 3 38 378078 378095 378357
S 1.40 0.30 1.12 - 1.16 1.08 4.00 0.72 3 38 378079 378096 378358
M 1.00 0.25 0.73 - 0.77 0.71 2.80 0.37 3 38 378080 378097 378359
M 1.20 0.25 0.93 - 0.97 0.91 3.40 0.57 3 38 378081 378098 378360
M 1.40 0.30 1.08 - 1.12 1.05 4.00 0.64 3 38 378082 378099 378361
M 1.60 0.35 1.23 - 1.28 1.19 4.50 0.72 3 38 378083 378100 378362
M 1.80 0.35 1.43 - 1.48 1.39 5.10 0.91 3 38 378084 378101 378363
M 2.00 0.40 1.57 - 1.62 1.53 5.60 0.99 3 38 378085 378102 378364
M 2.20 0.45 1.72 - 1.78 1.67 6.20 1.06 3 38 378086 378103 378365
M 2.50 0.45 2.02 - 2.08 1.97 7.00 1.36 3 38 378087 378104 378366
M 3.00 0.50 2.46 - 2.53 2.40 8.40 1.72 3 38 378088 378105 378367
* para materiales no ferrosos
