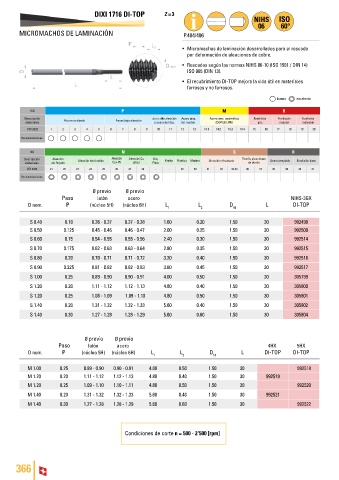

Page 368 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 1716 DI-TOP Z = 3

MICROMACHOS DE LAMINACIÓN P.404/406

• Micromachos de laminación desarrollados para el roscado
por deformación de aleaciones de cobre.

• Roscados según las normas NIHS 06-10 (ISO 1501 / DIN 14)
ISO 965 (DIN 13).
• El recubrimiento DI-TOP mejora la vida útil en materiales
ferrosos y no ferrosos.

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

Ø previo Ø previo
Paso latón acero NIHS-3GX
D nom. P (núcleo 5H) (núcleo 6H) L 1 L 2 D h5 L DI-TOP

S 0.40 0.10 0.36 - 0.37 0.37 - 0.38 1.60 0.20 1.50 30 992498
S 0.50 0.125 0.45 - 0.46 0.46 - 0.47 2.00 0.25 1.50 30 992509
S 0.60 0.15 0.54 - 0.55 0.55 - 0.56 2.40 0.30 1.50 30 992514
S 0.70 0.175 0.62 - 0.63 0.63 - 0.64 2.80 0.35 1.50 30 992515
S 0.80 0.20 0.70 - 0.71 0.71 - 0.72 3.20 0.40 1.50 30 992516
S 0.90 0.225 0.81 - 0.82 0.82 - 0.83 3.60 0.45 1.50 30 992517
S 1.00 0.25 0.89 - 0.90 0.90 - 0.91 4.00 0.50 1.50 30 305799
S 1.20 0.20 1.11 - 1.12 1.12 - 1.13 4.80 0.40 1.50 30 305800
S 1.20 0.25 1.08 - 1.09 1.09 - 1.10 4.80 0.50 1.50 30 305801
S 1.40 0.20 1.31 - 1.32 1.32 - 1.33 5.60 0.40 1.50 30 305802
S 1.40 0.30 1.27 - 1.28 1.28 - 1.29 5.60 0.60 1.50 30 305804

Ø previo Ø previo
Paso latón acero 4HX 5HX
D nom. P (núcleo 5H) (núcleo 6H) L L D L DI-TOP DI-TOP
1 2 h5

M 1.00 0.25 0.89 - 0.90 0.90 - 0.91 4.00 0.50 1.50 30 992518
M 1.20 0.20 1.11 - 1.12 1.12 - 1.13 4.80 0.40 1.50 30 992519
M 1.20 0.25 1.09 - 1.10 1.10 - 1.11 4.80 0.50 1.50 30 992520
M 1.40 0.20 1.31 - 1.32 1.32 - 1.33 5.60 0.40 1.50 30 992521
M 1.40 0.30 1.27 - 1.28 1.28 - 1.29 5.60 0.60 1.50 30 992522

Condiciones de corte n = 500 - 2'500 [rpm]
