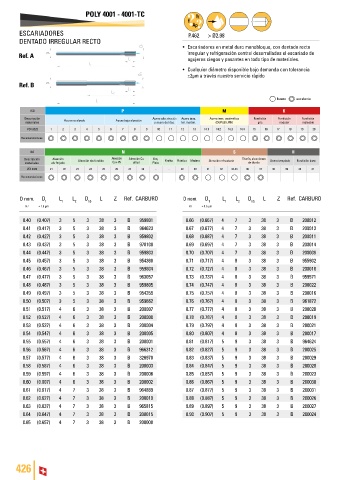

POLY 4001 - 4001-TC

ESCARIADORES P.462 > Ø2.98
DENTADO IRREGULAR RECTO
• Escariadores en metal duro monobloque, con dentado recto
Ref. A irregular y refrigeración central desarrollados el escariado de
agujeros ciegos y pasantes en todo tipo de materiales.
• Cualquier diámetro disponible bajo demanda con tolerancia
±2μm a través nuestro servicio rápido
Ref. B

bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D nom. D 1 L 1 L 2 D h5 L Z Ref. CARBURO D nom. D 1 L 1 L 2 D h5 L Z Ref. CARBURO
H7 ± 1.5 μm H7 ± 1.5 μm

0.40 (0.407) 3 5 3 38 3 B 959801 0.66 (0.667) 4 7 3 38 3 B 200012
0.41 (0.417) 3 5 3 38 3 B 964623 0.67 (0.677) 4 7 3 38 3 B 200013
0.42 (0.427) 3 5 3 38 3 B 959802 0.68 (0.687) 4 7 3 38 3 B 200011
0.43 (0.437) 3 5 3 38 3 B 978100 0.69 (0.697) 4 7 3 38 3 B 200014
0.44 (0.447) 3 5 3 38 3 B 959803 0.70 (0.707) 4 7 3 38 3 B 200009
0.45 (0.457) 3 5 3 38 3 B 954360 0.71 (0.717) 4 8 3 38 3 B 955902
0.46 (0.467) 3 5 3 38 3 B 959804 0.72 (0.727) 4 8 3 38 3 B 200018
0.47 (0.477) 3 5 3 38 3 B 963057 0.73 (0.737) 4 8 3 38 3 B 959571
0.48 (0.487) 3 5 3 38 3 B 959805 0.74 (0.747) 4 8 3 38 3 B 200022
0.49 (0.497) 3 5 3 38 3 B 954359 0.75 (0.757) 4 8 3 38 3 B 200016
0.50 (0.507) 3 5 3 38 3 B 959662 0.76 (0.767) 4 8 3 38 3 B 961872
0.51 (0.517) 4 6 3 38 3 B 200007 0.77 (0.777) 4 8 3 38 3 B 200020
0.52 (0.527) 4 6 3 38 3 B 200000 0.78 (0.787) 4 8 3 38 3 B 200019
0.53 (0.537) 4 6 3 38 3 B 200004 0.79 (0.797) 4 8 3 38 3 B 200021
0.54 (0.547) 4 6 3 38 3 B 200005 0.80 (0.807) 4 8 3 38 3 B 200017
0.55 (0.557) 4 6 3 38 3 B 200001 0.81 (0.817) 5 9 3 38 3 B 964624
0.56 (0.567) 4 6 3 38 3 B 966312 0.82 (0.827) 5 9 3 38 3 B 200025
0.57 (0.577) 4 6 3 38 3 B 326970 0.83 (0.837) 5 9 3 38 3 B 200029
0.58 (0.587) 4 6 3 38 3 B 200003 0.84 (0.847) 5 9 3 38 3 B 200028
0.59 (0.597) 4 6 3 38 3 B 200006 0.85 (0.857) 5 9 3 38 3 B 200023
0.60 (0.607) 4 6 3 38 3 B 200002 0.86 (0.867) 5 9 3 38 3 B 200030
0.61 (0.617) 4 7 3 38 3 B 964889 0.87 (0.877) 5 9 3 38 3 B 200031
0.62 (0.627) 4 7 3 38 3 B 200010 0.88 (0.887) 5 9 3 38 3 B 200026
0.63 (0.637) 4 7 3 38 3 B 965815 0.89 (0.897) 5 9 3 38 3 B 200027
0.64 (0.647) 4 7 3 38 3 B 200015 0.90 (0.907) 5 9 3 38 3 B 200024
0.65 (0.657) 4 7 3 38 3 B 200008
