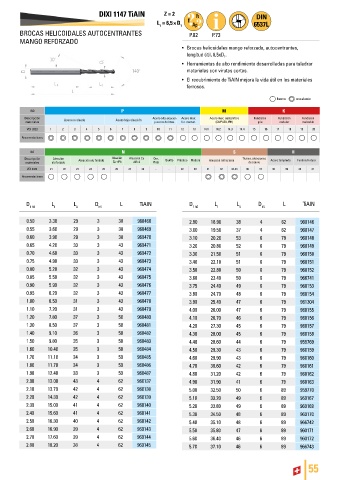

P. 57
DIXI 1147 TiAIN Z = 2
L = 6,5 × D 1
1
BROCAS HELICOIDALES AUTOCENTRANTES P.82 P.73
MANGO REFORZADO
• Brocas helicoidales mango reforzado, autocentrantes,
longitud útil, 6,5xD .
1
• Herramientas de alto rendimiento desarrolladas para taladrar
materiales con virutas cortas.
• El recubrimiento de TiAlN mejora la vida útil en los materiales
ferrosos.
bueno excelente
ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones
ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones
D L L D L TiAIN D L L D L TiAIN
1 h6 1 4 h5 1 h6 1 4 h5
0.50 3.30 29 3 38 960468 2.90 18.90 38 4 62 960146
0.55 3.60 29 3 38 960469 3.00 19.50 37 4 62 960147
0.60 3.90 29 3 38 960470 3.10 20.20 53 6 79 960148
0.65 4.20 33 3 43 960471 3.20 20.80 52 6 79 960149
0.70 4.60 33 3 43 960472 3.30 21.50 51 6 79 960150
0.75 4.90 33 3 43 960473 3.40 22.10 51 6 79 960151
0.80 5.20 32 3 43 960474 3.50 22.80 50 6 79 960152
0.85 5.50 32 3 43 960475 3.60 23.40 50 6 79 966741
0.90 5.90 32 3 43 960476 3.75 24.40 49 6 79 960153
0.95 6.20 32 3 43 960477 3.80 24.70 48 6 79 960154
1.00 6.50 31 3 43 960478 3.90 25.40 47 6 79 961304
1.10 7.20 31 3 43 960479 4.00 26.00 47 6 79 960155
1.20 7.80 37 3 50 960480 4.10 26.70 46 6 79 960156
1.30 8.50 37 3 50 960481 4.20 27.30 45 6 79 960157
1.40 9.10 36 3 50 960482 4.30 28.00 45 6 79 960158
1.50 9.80 35 3 50 960483 4.40 28.60 44 6 79 959769
1.60 10.40 35 3 50 960484 4.50 29.30 43 6 79 960159
1.70 11.10 34 3 50 960485 4.60 29.90 43 6 79 960160
1.80 11.70 34 3 50 960486 4.70 30.60 42 6 79 960161
1.90 12.40 33 3 50 960487 4.80 31.20 42 6 79 960162
2.00 13.00 43 4 62 960137 4.90 31.90 41 6 79 960163
2.10 13.70 42 4 62 960138 5.00 32.50 50 6 89 959770
2.20 14.30 42 4 62 960139 5.10 33.20 49 6 89 960167
2.30 15.00 41 4 62 960140 5.20 33.80 49 6 89 960169
2.40 15.60 41 4 62 960141 5.30 34.50 48 6 89 960170
2.50 16.30 40 4 62 960142 5.40 35.10 48 6 89 966742
2.60 16.90 39 4 62 960143 5.50 35.80 47 6 89 960171
2.70 17.60 39 4 62 960144 5.60 36.40 46 6 89 960172
2.80 18.20 38 4 62 960145 5.70 37.10 46 6 89 966743
55
