P. 201

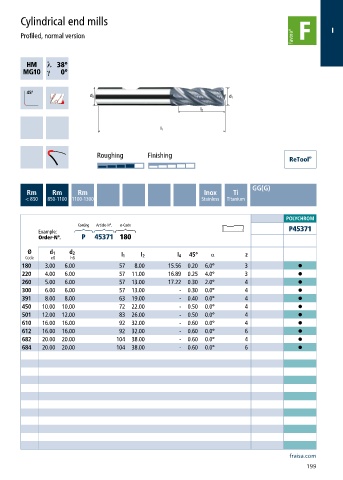

Cylindrical end mills
                                                                                             I
       Profiled, normal version


              h    ƍ
              a       ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                             P45371
            Order-N°.   P  45371  180
         Ø     d 1   d 2                                    α
        Code   e8    h6            l 1  l 2       l 4  45°           z
       180    3.00  6.00          57  8.00      15.56  0.20  6.0°    3              •
       220    4.00  6.00          57  11.00     16.89  0.25  4.0°    3              •
       260    5.00  6.00          57  13.00     17.22  0.30  2.0°    4              •
       300    6.00  6.00          57  13.00        -  0.30  0.0°     4              •
       391    8.00  8.00          63  19.00        -  0.40  0.0°     4              •
       450   10.00  10.00         72  22.00        -  0.50  0.0°     4              •
       501   12.00  12.00         83  26.00        -  0.50  0.0°     4              •
       610   16.00  16.00         92  32.00        -  0.60  0.0°     4              •
       612   16.00  16.00         92  32.00        -  0.60  0.0°     6              •
       682   20.00  20.00        104  38.00        -  0.60  0.0°     4              •
       684   20.00  20.00        104  38.00        -  0.60  0.0°     6              •

















                                                                                 fraisa.com
                                                                                      199
