Page 205 - 21-036 APPLITEC catalogue.indb
P. 205

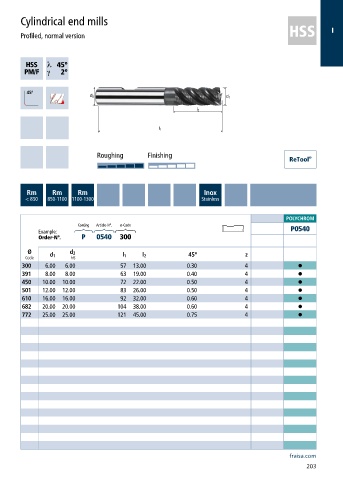

Cylindrical end mills
                                                                                             I
       Profiled, normal version


              h    ƍ
              a       ƍ












                            Roughing      Finishing





        Rm      Rm     Rm                                 Inox
        < 850  850-1100 1100-1300                        Stainless

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                              P0540
            Order-N°.   P   0540  300
         Ø          d 2
        Code   d 1   h6            l 1   l 2         45°             z
       300    6.00  6.00          57  13.00          0.30            4              •
       391    8.00  8.00          63  19.00          0.40            4              •
       450   10.00  10.00         72  22.00          0.50            4              •
       501   12.00  12.00         83  26.00          0.50            4              •
       610   16.00  16.00         92  32.00          0.60            4              •
       682   20.00  20.00         104  38.00         0.60            4              •
       772   25.00  25.00         121  45.00         0.75            4              •























                                                                                 fraisa.com
                                                                                      203
