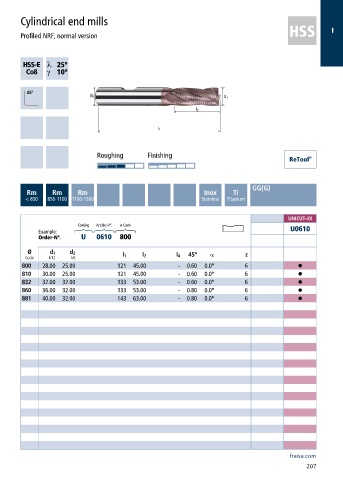

Page 209 - 21-036 APPLITEC catalogue.indb
P. 209

Cylindrical end mills
                                                                                             I
       Profiled NRF, normal version


              h    ƍ
              a    ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                 UNICUT-4X
                       Coating  Article-N°.  ø-Code
            Example:                                                              U0610
            Order-N°.   U   0610  800
         Ø     d 1    d 2                                  α
        Code   k12   h6            l 1   l 2      l 4  45°           z
       800   28.00  25.00         121  45.00       -  0.60  0.0°     6              •
       810   30.00  25.00         121  45.00       -  0.60  0.0°     6              •
       832   32.00  32.00         133  53.00       -  0.60  0.0°     6              •
       860   36.00  32.00         133  53.00       -  0.80  0.0°     6              •
       881   40.00  32.00         143  63.00       -  0.80  0.0°     6              •


























                                                                                 fraisa.com
                                                                                      207
   204   205   206   207   208   209   210   211   212   213   214
