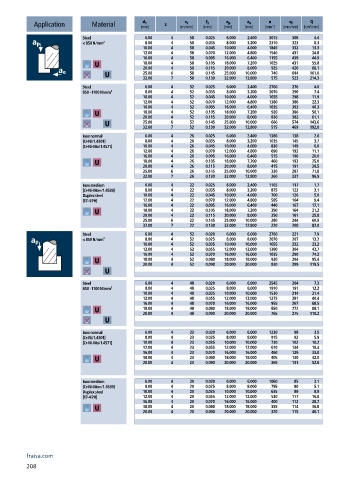

Page 210 - 21-036 APPLITEC catalogue.indb
P. 210

a e
                                                                            n
                                                                                 v f
                                                                a p
                                         d 1
                                                    v c
                                                          f z
                                                                                       Q
          Application      Material     [mm]   z   [m/min]  [mm]  [mm]  [mm]  [min ] -1  [mm/min]  [cm /min]
                                                                                       3
                        Steel            6.00   4     58  0.025  6.000  2.400  3075  308  4.4
                        < 850 N/mm²      8.00   4     58  0.035  8.000  3.200  2310  323  8.3
                                         10.00  4     58  0.045  10.000  4.000  1845  332  13.3
                                         12.00  4     58  0.070  12.000  4.800  1540  431  24.8
                                         16.00  4     58  0.095  16.000  6.400  1155  439  44.9
                                         18.00  4     58  0.105  18.000  7.200  1025  431  55.8
                                         20.00  4     58  0.115  20.000  8.000  925  426  68.1
                                         25.00  6     58  0.145  25.000  10.000  740  644  161.0
                                         32.00  7     58  0.130  32.000  12.800  575  523  214.3
                        Steel            6.00   4     52  0.025  6.000  2.400  2760  276  4.0
                        850 - 1100 N/mm²  8.00  4     52  0.035  8.000  3.200  2070  290  7.4
                                         10.00  4     52  0.045  10.000  4.000  1655  298  11.9
                                         12.00  4     52  0.070  12.000  4.800  1380  386  22.3
                                         16.00  4     52  0.095  16.000  6.400  1035  393  40.3
                                         18.00  4     52  0.105  18.000  7.200  920  386  50.1
                                         20.00  4     52  0.115  20.000  8.000  830  382  61.1
                                         25.00  6     52  0.145  25.000  10.000  660  574  143.6
                                         32.00  7     52  0.130  32.000  12.800  515  469  192.0
                        Inox normal      6.00   4     26  0.025  6.000  2.400  1380  138  2.0
                        [Cr-Ni/1.4301]   8.00   4     26  0.035  8.000  3.200  1035  145  3.7
                        [Cr-Ni-Mo/1.4571]  10.00  4   26  0.045  10.000  4.000  830  149  6.0
                                         12.00  4     26  0.070  12.000  4.800  690  193  11.1
                                         16.00  4     26  0.095  16.000  6.400  515  196  20.0
                                         18.00  4     26  0.105  18.000  7.200  460  193  25.0
                                         20.00  4     26  0.115  20.000  8.000  415  191  30.5
                                         25.00  6     26  0.145  25.000  10.000  330  287  71.8
                                         32.00  7     26  0.130  32.000  12.800  260  237  96.9
                        Inox medium      6.00   4     22  0.025  6.000  2.400  1165  117  1.7
                        [Cr-Ni-Mo+/1.4539]   8.00  4  22  0.035  8.000  3.200  875  123  3.1
                        Duplex steel     10.00  4     22  0.045  10.000  4.000  700  126  5.0
                        [17-4 PH]        12.00  4     22  0.070  12.000  4.800  585  164  9.4
                                         16.00  4     22  0.095  16.000  6.400  440  167  17.1
                                         18.00  4     22  0.105  18.000  7.200  390  164  21.2
                                         20.00  4     22  0.115  20.000  8.000  350  161  25.8
                                         25.00  6     22  0.145  25.000  10.000  280  244  60.9
                                         32.00  7     22  0.130  32.000  12.800  220  200  82.0
                        Steel            6.00   4     52  0.020  6.000  6.000  2760  221  7.9
                        < 850 N/mm²      8.00   4     52  0.025  8.000  8.000  2070  207  13.2
                                         10.00  4     52  0.035  10.000  10.000  1655  232  23.2
                                         12.00  4     52  0.055  12.000  12.000  1380  304  43.7
                                         16.00  4     52  0.070  16.000  16.000  1035  290  74.2
                                         18.00  4     52  0.080  18.000  18.000  920  294  95.4
                                         20.00  4     52  0.090  20.000  20.000  830  299  119.5
                        Steel            6.00   4     48  0.020  6.000  6.000  2545  204  7.3
                        850 - 1100 N/mm²  8.00  4     48  0.025  8.000  8.000  1910  191  12.2
                                         10.00  4     48  0.035  10.000  10.000  1530  214  21.4
                                         12.00  4     48  0.055  12.000  12.000  1275  281  40.4
                                         16.00  4     48  0.070  16.000  16.000  955  267  68.5
                                         18.00  4     48  0.080  18.000  18.000  850  272  88.1
                                         20.00  4     48  0.090  20.000  20.000  765  275  110.2
                        Inox normal      6.00   4     23  0.020  6.000  6.000  1220  98  3.5
                        [Cr-Ni/1.4301]   8.00   4     23  0.025  8.000  8.000  915  92  5.9
                        [Cr-Ni-Mo/1.4571]  10.00  4   23  0.035  10.000  10.000  730  102  10.2
                                         12.00  4     23  0.055  12.000  12.000  610  134  19.3
                                         16.00  4     23  0.070  16.000  16.000  460  129  33.0
                                         18.00  4     23  0.080  18.000  18.000  405  130  42.0
                                         20.00  4     23  0.090  20.000  20.000  365  131  52.6
                        Inox medium      6.00   4     20  0.020  6.000  6.000  1060  85  3.1
                        [Cr-Ni-Mo+/1.4539]   8.00  4  20  0.025  8.000  8.000  795  80  5.1
                        Duplex steel     10.00  4     20  0.035  10.000  10.000  635  89  8.9
                        [17-4 PH]        12.00  4     20  0.055  12.000  12.000  530  117  16.8
                                         16.00  4     20  0.070  16.000  16.000  400  112  28.7
                                         18.00  4     20  0.080  18.000  18.000  355  114  36.8
                                         20.00  4     20  0.090  20.000  20.000  320  115  46.1
