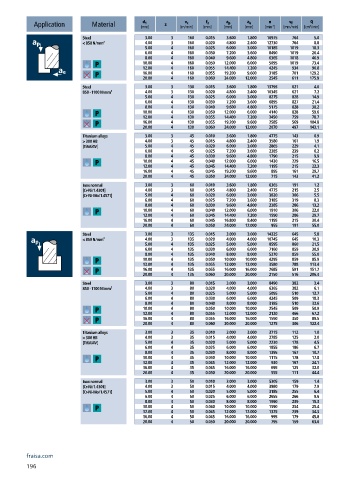

Page 198 - 21-036 APPLITEC catalogue.indb

a e
n
v f
a p
d 1
v c
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 3 160 0.015 3.600 1.800 16975 764 5.0
< 850 N/mm² 4.00 3 160 0.020 4.800 2.400 12730 764 8.8
5.00 4 160 0.025 6.000 3.000 10185 1019 18.3
6.00 4 160 0.030 7.200 3.600 8490 1019 26.4
8.00 4 160 0.040 9.600 4.800 6365 1018 46.9
10.00 4 160 0.050 12.000 6.000 5095 1019 73.4
12.00 4 160 0.055 14.400 7.200 4245 934 96.8
16.00 4 160 0.055 19.200 9.600 3185 701 129.2
20.00 4 160 0.060 24.000 12.000 2545 611 175.9
Steel 3.00 3 130 0.015 3.600 1.800 13795 621 4.0
850 - 1100 N/mm² 4.00 3 130 0.020 4.800 2.400 10345 621 7.2
5.00 4 130 0.025 6.000 3.000 8275 828 14.9
6.00 4 130 0.030 7.200 3.600 6895 827 21.4
8.00 4 130 0.040 9.600 4.800 5175 828 38.2
10.00 4 130 0.050 12.000 6.000 4140 828 59.6
12.00 4 130 0.055 14.400 7.200 3450 759 78.7
16.00 4 130 0.055 19.200 9.600 2585 569 104.8
20.00 4 130 0.060 24.000 12.000 2070 497 143.1
Titanium alloys 3.00 3 45 0.010 3.600 1.800 4775 143 0.9
> 300 HB 4.00 3 45 0.015 4.800 2.400 3580 161 1.9
[Ti6Al4V] 5.00 4 45 0.020 6.000 3.000 2865 229 4.1
6.00 4 45 0.025 7.200 3.600 2385 239 6.2
8.00 4 45 0.030 9.600 4.800 1790 215 9.9
10.00 4 45 0.040 12.000 6.000 1430 229 16.5
12.00 4 45 0.045 14.400 7.200 1195 215 22.3
16.00 4 45 0.045 19.200 9.600 895 161 29.7
20.00 4 45 0.050 24.000 12.000 715 143 41.2
Inox normal 3.00 3 60 0.010 3.600 1.800 6365 191 1.2
[Cr-Ni/1.4301] 4.00 3 60 0.015 4.800 2.400 4775 215 2.5
[Cr-Ni-Mo/1.4571] 5.00 4 60 0.020 6.000 3.000 3820 306 5.5
6.00 4 60 0.025 7.200 3.600 3185 319 8.3
8.00 4 60 0.030 9.600 4.800 2385 286 13.2
10.00 4 60 0.040 12.000 6.000 1910 306 22.0
12.00 4 60 0.045 14.400 7.200 1590 286 29.7
16.00 4 60 0.045 16.800 8.400 1195 215 30.4
20.00 4 60 0.050 24.000 12.000 955 191 55.0
Steel 3.00 3 135 0.015 3.000 3.000 14325 645 5.8
< 850 N/mm² 4.00 3 135 0.020 4.000 4.000 10745 645 10.3
5.00 4 135 0.025 5.000 5.000 8595 860 21.5
6.00 4 135 0.030 6.000 6.000 7160 859 30.9
8.00 4 135 0.040 8.000 8.000 5370 859 55.0
10.00 4 135 0.050 10.000 10.000 4295 859 85.9
12.00 4 135 0.055 12.000 12.000 3580 788 113.4
16.00 4 135 0.055 16.000 16.000 2685 591 151.2
20.00 4 135 0.060 20.000 20.000 2150 516 206.4
Steel 3.00 3 80 0.015 3.000 3.000 8490 382 3.4
850 - 1100 N/mm² 4.00 3 80 0.020 4.000 4.000 6365 382 6.1
5.00 4 80 0.025 5.000 5.000 5095 510 12.7
6.00 4 80 0.030 6.000 6.000 4245 509 18.3
8.00 4 80 0.040 8.000 8.000 3185 510 32.6
10.00 4 80 0.050 10.000 10.000 2545 509 50.9
12.00 4 80 0.055 12.000 12.000 2120 466 67.2
16.00 4 80 0.055 16.000 16.000 1590 350 89.5
20.00 4 80 0.060 20.000 20.000 1275 306 122.4
Titanium alloys 3.00 3 35 0.010 3.000 3.000 3715 112 1.0
> 300 HB 4.00 3 35 0.015 4.000 4.000 2785 125 2.0
[Ti6Al4V] 5.00 4 35 0.020 5.000 5.000 2230 178 4.5
6.00 4 35 0.025 6.000 6.000 1855 186 6.7
8.00 4 35 0.030 8.000 8.000 1395 167 10.7
10.00 4 35 0.040 10.000 10.000 1115 178 17.8
12.00 4 35 0.045 12.000 12.000 930 167 24.1
16.00 4 35 0.045 16.000 16.000 695 125 32.0
20.00 4 35 0.050 20.000 20.000 555 111 44.4
Inox normal 3.00 3 50 0.010 3.000 3.000 5305 159 1.4
[Cr-Ni/1.4301] 4.00 3 50 0.015 4.000 4.000 3980 179 2.9
[Cr-Ni-Mo/1.4571] 5.00 4 50 0.020 5.000 5.000 3185 255 6.4
6.00 4 50 0.025 6.000 6.000 2655 266 9.6
8.00 4 50 0.030 8.000 8.000 1990 239 15.3
10.00 4 50 0.040 10.000 10.000 1590 254 25.4
12.00 4 50 0.045 12.000 12.000 1325 239 34.3
16.00 4 50 0.045 16.000 16.000 995 179 45.8
20.00 4 50 0.050 20.000 20.000 795 159 63.6
fraisa.com
196
