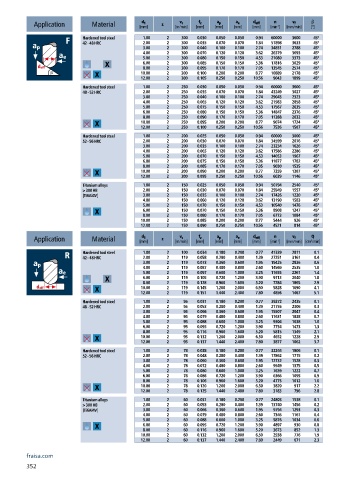

Page 354 - 21-036 APPLITEC catalogue.indb

a p
a e
f z
d 1
v c
d eff
n
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 1.00 2 300 0.030 0.050 0.050 0.94 60000 3600 45°
42 - 48 HRC 2.00 2 300 0.035 0.070 0.070 1.84 51898 3633 45°
3.00 2 300 0.040 0.100 0.100 2.74 34851 2788 45°
4.00 2 300 0.070 0.120 0.120 3.62 26379 3693 45°
5.00 2 300 0.080 0.150 0.150 4.53 21080 3373 45°
6.00 2 300 0.085 0.150 0.150 5.36 17816 3029 45°
8.00 2 300 0.095 0.170 0.170 7.05 13545 2574 45°
10.00 2 300 0.100 0.200 0.200 8.77 10889 2178 45°
12.00 2 300 0.105 0.250 0.250 10.56 9043 1899 45°
Hardened tool steel 1.00 2 250 0.030 0.050 0.050 0.94 60000 3600 45°
48 - 52 HRC 2.00 2 250 0.035 0.070 0.070 1.84 43249 3027 45°
3.00 2 250 0.040 0.100 0.100 2.74 29043 2323 45°
4.00 2 250 0.065 0.120 0.120 3.62 21983 2858 45°
5.00 2 250 0.075 0.150 0.150 4.53 17567 2635 45°
6.00 2 250 0.080 0.150 0.150 5.36 14847 2376 45°
8.00 2 250 0.090 0.170 0.170 7.05 11288 2032 45°
10.00 2 250 0.095 0.200 0.200 8.77 9074 1724 45°
12.00 2 250 0.100 0.250 0.250 10.56 7536 1507 45°
Hardened tool steel 1.00 2 200 0.025 0.050 0.050 0.94 60000 3000 45°
52 - 56 HRC 2.00 2 200 0.030 0.070 0.070 1.84 34599 2076 45°
3.00 2 200 0.035 0.100 0.100 2.74 23234 1626 45°
4.00 2 200 0.065 0.120 0.120 3.62 17586 2286 45°
5.00 2 200 0.070 0.150 0.150 4.53 14053 1967 45°
6.00 2 200 0.075 0.150 0.150 5.36 11877 1782 45°
8.00 2 200 0.085 0.170 0.170 7.05 9030 1535 45°
10.00 2 200 0.090 0.200 0.200 8.77 7259 1307 45°
12.00 2 200 0.095 0.250 0.250 10.56 6029 1146 45°
Titanium alloys 1.00 2 150 0.025 0.050 0.050 0.94 50794 2540 45°
> 300 HB 2.00 2 150 0.030 0.070 0.070 1.84 25949 1557 45°
[Ti6Al4V] 3.00 2 150 0.035 0.100 0.100 2.74 17426 1220 45°
4.00 2 150 0.060 0.120 0.120 3.62 13190 1583 45°
5.00 2 150 0.070 0.150 0.150 4.53 10540 1476 45°
6.00 2 150 0.070 0.150 0.150 5.36 8908 1247 45°
8.00 2 150 0.080 0.170 0.170 7.05 6773 1084 45°
10.00 2 150 0.085 0.200 0.200 8.77 5444 926 45°
12.00 2 150 0.090 0.250 0.250 10.56 4521 814 45°
a p
v f
d eff
v c
n
f z
a e
Q
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Hardened tool steel 1.00 2 100 0.034 0.180 0.200 0.77 41339 2811 0.1
42 - 48 HRC 2.00 2 119 0.058 0.280 0.400 1.39 27251 3161 0.4
3.00 2 119 0.073 0.360 0.600 1.95 19425 2836 0.6
4.00 2 119 0.087 0.480 0.800 2.60 14569 2535 1.0
5.00 2 119 0.097 0.600 1.000 3.25 11655 2261 1.4
6.00 2 119 0.105 0.720 1.200 3.90 9713 2040 1.8
8.00 2 119 0.128 0.960 1.600 5.20 7284 1865 2.9
10.00 2 119 0.145 1.200 2.000 6.50 5828 1690 4.1
12.00 2 119 0.151 1.440 2.400 7.80 4856 1467 5.1
Hardened tool steel 1.00 2 95 0.031 0.180 0.200 0.77 39272 2435 0.1
48 - 52 HRC 2.00 2 95 0.053 0.280 0.400 1.39 21755 2306 0.3
3.00 2 95 0.066 0.360 0.600 1.95 15507 2047 0.4
4.00 2 95 0.079 0.480 0.800 2.60 11631 1838 0.7
5.00 2 95 0.088 0.600 1.000 3.25 9304 1638 1.0
6.00 2 95 0.095 0.720 1.200 3.90 7754 1473 1.3
8.00 2 95 0.116 0.960 1.600 5.20 5815 1349 2.1
10.00 2 95 0.132 1.200 2.000 6.50 4652 1228 2.9
12.00 2 95 0.137 1.440 2.400 7.80 3877 1062 3.7
Hardened tool steel 1.00 2 78 0.028 0.180 0.200 0.77 32244 1806 0.1
52 - 56 HRC 2.00 2 78 0.048 0.280 0.400 1.39 17862 1715 0.2
3.00 2 78 0.060 0.360 0.600 1.95 12732 1528 0.3
4.00 2 78 0.072 0.480 0.800 2.60 9549 1375 0.5
5.00 2 78 0.080 0.600 1.000 3.25 7639 1222 0.7
6.00 2 78 0.086 0.720 1.200 3.90 6366 1095 0.9
8.00 2 78 0.106 0.960 1.600 5.20 4775 1012 1.6
10.00 2 78 0.120 1.200 2.000 6.50 3820 917 2.2
12.00 2 78 0.125 1.440 2.400 7.80 3183 796 2.8
Titanium alloys 1.00 2 60 0.031 0.180 0.200 0.77 24803 1538 0.1
> 300 HB 2.00 2 60 0.053 0.280 0.400 1.39 13740 1456 0.2
[Ti6Al4V] 3.00 2 60 0.066 0.360 0.600 1.95 9794 1293 0.3
4.00 2 60 0.079 0.480 0.800 2.60 7346 1161 0.4
5.00 2 60 0.088 0.600 1.000 3.25 5876 1034 0.6
6.00 2 60 0.095 0.720 1.200 3.90 4897 930 0.8
8.00 2 60 0.116 0.960 1.600 5.20 3673 852 1.3
10.00 2 60 0.132 1.200 2.000 6.50 2938 776 1.9
12.00 2 60 0.137 1.440 2.400 7.80 2449 671 2.3
fraisa.com
352
