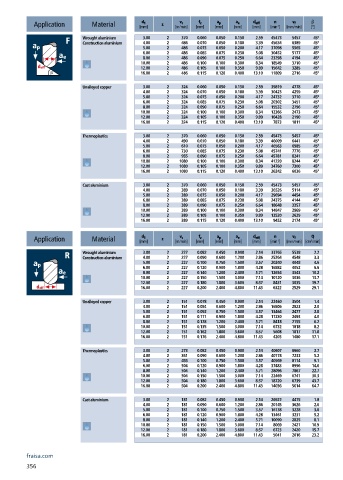

a e
d 1
a p
v c
f z
d eff
n
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Wrought aluminium 3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
Construction aluminium 4.00 2 486 0.070 0.050 0.180 3.39 45634 6389 45°
5.00 2 486 0.075 0.050 0.200 4.17 37098 5565 45°
6.00 2 486 0.085 0.075 0.230 5.08 30452 5177 45°
8.00 2 486 0.090 0.075 0.250 6.64 23298 4194 45°
10.00 2 486 0.100 0.100 0.300 8.34 18549 3710 45°
12.00 2 486 0.105 0.100 0.350 9.89 15642 3285 45°
16.00 2 486 0.115 0.120 0.400 13.10 11809 2716 45°
Unalloyed copper 3.00 2 324 0.060 0.050 0.150 2.59 39819 4778 45°
4.00 2 324 0.070 0.050 0.180 3.39 30423 4259 45°
5.00 2 324 0.075 0.050 0.200 4.17 24732 3710 45°
6.00 2 324 0.085 0.075 0.230 5.08 20302 3451 45°
8.00 2 324 0.090 0.075 0.250 6.64 15532 2796 45°
10.00 2 324 0.100 0.100 0.300 8.34 12366 2473 45°
12.00 2 324 0.105 0.100 0.350 9.89 10428 2190 45°
16.00 2 324 0.115 0.120 0.400 13.10 7873 1811 45°
Thermoplastics 3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 490 0.070 0.050 0.180 3.39 46009 6441 45°
5.00 2 610 0.075 0.050 0.200 4.17 46563 6985 45°
6.00 2 730 0.085 0.075 0.230 5.08 45741 7776 45°
8.00 2 955 0.090 0.075 0.250 6.64 45781 8241 45°
10.00 2 1080 0.100 0.100 0.300 8.34 41220 8244 45°
12.00 2 1080 0.105 0.100 0.350 9.89 34760 7300 45°
16.00 2 1080 0.115 0.120 0.400 13.10 26242 6036 45°
Cast aluminium 3.00 2 370 0.060 0.050 0.150 2.59 45473 5457 45°
4.00 2 389 0.070 0.050 0.180 3.39 36526 5114 45°
5.00 2 389 0.075 0.050 0.200 4.17 29694 4454 45°
6.00 2 389 0.085 0.075 0.230 5.08 24375 4144 45°
8.00 2 389 0.090 0.075 0.250 6.64 18648 3357 45°
10.00 2 389 0.100 0.100 0.300 8.34 14847 2969 45°
12.00 2 389 0.105 0.100 0.350 9.89 12520 2629 45°
16.00 2 389 0.115 0.120 0.400 13.10 9452 2174 45°
v c
a p
f z
a e
d 1
v f
Q
n
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Wrought aluminium 3.00 2 227 0.082 0.450 0.900 2.14 33765 5538 2.2
Construction aluminium 4.00 2 227 0.090 0.600 1.200 2.86 25264 4548 3.3
5.00 2 227 0.100 0.750 1.500 3.57 20240 4048 4.6
6.00 2 227 0.120 0.900 1.800 4.28 16882 4052 6.6
8.00 2 227 0.140 1.200 2.400 5.71 12654 3543 10.2
10.00 2 227 0.150 1.500 3.000 7.14 10120 3036 13.7
12.00 2 227 0.180 1.800 3.600 8.57 8431 3035 19.7
16.00 2 227 0.200 2.400 4.800 11.43 6322 2529 29.1
Unalloyed copper 3.00 2 151 0.078 0.450 0.900 2.14 22460 3504 1.4
4.00 2 151 0.084 0.600 1.200 2.86 16806 2823 2.0
5.00 2 151 0.092 0.750 1.500 3.57 13464 2477 2.8
6.00 2 151 0.111 0.900 1.800 4.28 11230 2493 4.0
8.00 2 151 0.128 1.200 2.400 5.71 8418 2155 6.2
10.00 2 151 0.135 1.500 3.000 7.14 6732 1818 8.2
12.00 2 151 0.162 1.800 3.600 8.57 5608 1817 11.8
16.00 2 151 0.176 2.400 4.800 11.43 4205 1480 17.1
Thermoplastics 3.00 2 273 0.082 0.450 0.900 2.14 40607 6660 2.7
4.00 2 361 0.090 0.600 1.200 2.86 40178 7232 5.2
5.00 2 455 0.100 0.750 1.500 3.57 40569 8114 9.1
6.00 2 504 0.120 0.900 1.800 4.28 37483 8996 14.6
8.00 2 504 0.140 1.200 2.400 5.71 28096 7867 22.7
10.00 2 504 0.150 1.500 3.000 7.14 22469 6741 30.3
12.00 2 504 0.180 1.800 3.600 8.57 18720 6739 43.7
16.00 2 504 0.200 2.400 4.800 11.43 14036 5614 64.7
Cast aluminium 3.00 2 181 0.082 0.450 0.900 2.14 26922 4415 1.8
4.00 2 181 0.090 0.600 1.200 2.86 20145 3626 2.6
5.00 2 181 0.100 0.750 1.500 3.57 16138 3228 3.6
6.00 2 181 0.120 0.900 1.800 4.28 13461 3231 5.2
8.00 2 181 0.140 1.200 2.400 5.71 10090 2825 8.1
10.00 2 181 0.150 1.500 3.000 7.14 8069 2421 10.9
12.00 2 181 0.180 1.800 3.600 8.57 6723 2420 15.7
16.00 2 181 0.200 2.400 4.800 11.43 5041 2016 23.2
