P. 401

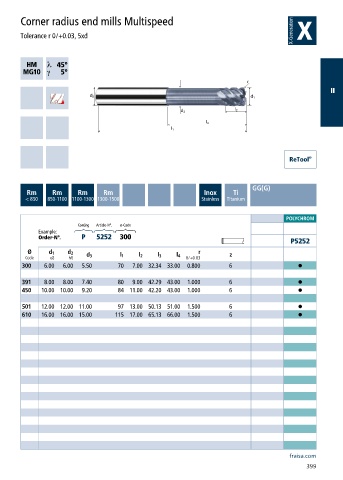

Corner radius end mills Multispeed

       Tolerance r 0/+0.03, 5xd


              h    ƍ
              a       ƍ

                                                                                             II















                                                                       GG(G)
        Rm      Rm     Rm     Rm                          Inox    Ti
        < 850  850-1100 1100-1300 1300-1500              Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:
            Order-N°.   P   5252  300
                                                                                  P5252
         Ø     d 1   d 2                                r
        Code   e8   h6   d 3      l 1   l 2  l 3  l 4  0/+0.03   z
       300   6.00  6.00  5.50     70  7.00 32.34 33.00  0.800    6                  •
       391   8.00  8.00  7.40     80  9.00 42.29 43.00  1.000    6                  •
       450  10.00 10.00  9.20     84 11.00 42.20 43.00  1.000    6                  •

       501  12.00 12.00 11.00     97 13.00 50.13 51.00  1.500    6                  •
       610  16.00 16.00 15.00    115 17.00 65.13 66.00  1.500    6                  •























                                                                                 fraisa.com
                                                                                      399
