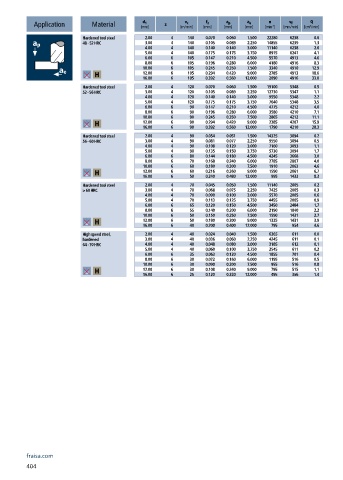

Page 406 - 21-036 APPLITEC catalogue.indb
P. 406
v c
f z
a p
d 1
a e
n
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Hardened tool steel 2.00 4 140 0.070 0.060 1.500 22280 6238 0.6
48 - 52 HRC 3.00 4 140 0.105 0.089 2.250 14855 6239 1.3
4.00 4 140 0.140 0.140 3.000 11140 6238 2.6
5.00 4 140 0.175 0.175 3.750 8915 6241 4.1
6.00 6 105 0.147 0.210 4.500 5570 4913 4.6
8.00 6 105 0.196 0.280 6.000 4180 4916 8.3
10.00 6 105 0.245 0.350 7.500 3340 4910 12.9
12.00 6 105 0.294 0.420 9.000 2785 4913 18.6
16.00 6 105 0.392 0.560 12.000 2090 4916 33.0
Hardened tool steel 2.00 4 120 0.070 0.060 1.500 19100 5348 0.5
52 - 56 HRC 3.00 4 120 0.105 0.089 2.250 12730 5347 1.1
4.00 4 120 0.140 0.140 3.000 9550 5348 2.2
5.00 4 120 0.175 0.175 3.750 7640 5348 3.5
6.00 6 90 0.147 0.210 4.500 4775 4212 4.0
8.00 6 90 0.196 0.280 6.000 3580 4210 7.1
10.00 6 90 0.245 0.350 7.500 2865 4212 11.1
12.00 6 90 0.294 0.420 9.000 2385 4207 15.9
16.00 6 90 0.392 0.560 12.000 1790 4210 28.3
Hardened tool steel 2.00 4 90 0.054 0.051 1.500 14325 3094 0.2
56 - 60 HRC 3.00 4 90 0.081 0.077 2.250 9550 3094 0.5
4.00 4 90 0.108 0.120 3.000 7160 3093 1.1
5.00 4 90 0.135 0.150 3.750 5730 3094 1.7
6.00 6 80 0.144 0.180 4.500 4245 3668 3.0
8.00 6 70 0.168 0.240 6.000 2785 2807 4.0
10.00 6 60 0.180 0.300 7.500 1910 2063 4.6
12.00 6 60 0.216 0.360 9.000 1590 2061 6.7
16.00 6 50 0.240 0.480 12.000 995 1433 8.3
Hardened tool steel 2.00 4 70 0.045 0.050 1.500 11140 2005 0.2
> 60 HRC 3.00 4 70 0.068 0.075 2.250 7425 2005 0.3
4.00 4 70 0.090 0.100 3.000 5570 2005 0.6
5.00 4 70 0.113 0.125 3.750 4455 2005 0.9
6.00 6 65 0.120 0.150 4.500 3450 2484 1.7
8.00 6 55 0.140 0.200 6.000 2190 1840 2.2
10.00 6 50 0.150 0.250 7.500 1590 1431 2.7
12.00 6 50 0.180 0.300 9.000 1325 1431 3.9
16.00 6 40 0.200 0.400 12.000 795 954 4.6
High speed steel, 2.00 4 40 0.024 0.040 1.500 6365 611 0.0
hardened 3.00 4 40 0.036 0.060 2.250 4245 611 0.1
64 - 70 HRC 4.00 4 40 0.048 0.080 3.000 3185 612 0.1
5.00 4 40 0.060 0.100 3.750 2545 611 0.2
6.00 6 35 0.063 0.120 4.500 1855 701 0.4
8.00 6 30 0.072 0.160 6.000 1195 516 0.5
10.00 6 30 0.090 0.200 7.500 955 516 0.8
12.00 6 30 0.108 0.240 9.000 795 515 1.1
16.00 6 25 0.120 0.320 12.000 495 356 1.4
