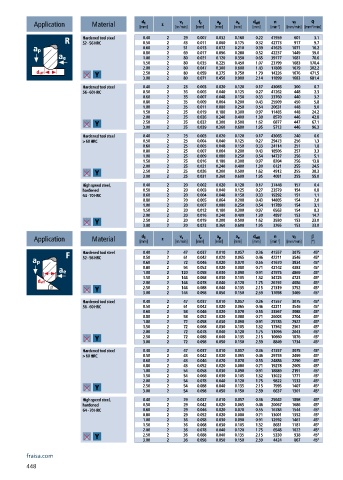

Page 450 - 21-036 APPLITEC catalogue.indb

a e
a p
v c
v f
n
d eff
d 1
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.40 2 29 0.007 0.032 0.160 0.22 41959 601 3.1
52 - 56 HRC 0.50 2 43 0.011 0.060 0.175 0.32 42773 917 9.7
0.60 2 51 0.013 0.072 0.210 0.39 41625 1071 16.2
0.80 2 69 0.017 0.096 0.280 0.52 42237 1449 39.0
1.00 2 80 0.021 0.120 0.350 0.65 39177 1681 70.6
1.50 2 80 0.035 0.225 0.450 1.07 23799 1683 170.4
2.00 2 80 0.047 0.300 0.600 1.43 17808 1679 302.2
2.50 2 80 0.059 0.375 0.750 1.79 14226 1676 471.5
3.00 2 80 0.071 0.450 0.900 2.14 11899 1683 681.4
Hardened tool steel 0.40 2 23 0.003 0.020 0.120 0.17 43065 300 0.7
56 - 60 HRC 0.50 2 35 0.005 0.040 0.125 0.27 41262 448 2.3
0.60 2 35 0.007 0.048 0.150 0.33 33760 440 3.2
0.80 2 35 0.009 0.064 0.200 0.43 25909 450 5.8
1.00 2 35 0.011 0.080 0.250 0.54 20631 448 9.0
1.50 2 35 0.019 0.180 0.300 0.97 11485 448 24.2
2.00 2 35 0.026 0.240 0.400 1.30 8570 446 42.8
2.50 2 35 0.032 0.300 0.500 1.62 6877 447 67.1
3.00 2 35 0.039 0.360 0.600 1.95 5713 446 96.3
Hardened tool steel 0.40 2 23 0.003 0.020 0.120 0.17 43065 240 0.6
> 60 HRC 0.50 2 25 0.004 0.040 0.125 0.27 29473 256 1.3
0.60 2 25 0.005 0.048 0.150 0.33 24114 251 1.8
0.80 2 25 0.007 0.064 0.200 0.43 18506 257 3.3
1.00 2 25 0.009 0.080 0.250 0.54 14737 256 5.1
1.50 2 25 0.016 0.180 0.300 0.97 8204 256 13.8
2.00 2 25 0.021 0.240 0.400 1.30 6121 255 24.5
2.50 2 25 0.026 0.300 0.500 1.62 4912 255 38.3
3.00 2 25 0.031 0.360 0.600 1.95 4081 255 55.0
High speed steel, 0.40 2 20 0.002 0.020 0.120 0.17 37448 157 0.4
hardened 0.50 2 20 0.003 0.040 0.125 0.27 23579 154 0.8
64 - 70 HRC 0.60 2 20 0.004 0.048 0.150 0.33 19292 151 1.1
0.80 2 20 0.005 0.064 0.200 0.43 14805 154 2.0
1.00 2 20 0.007 0.080 0.250 0.54 11789 154 3.1
1.50 2 20 0.012 0.180 0.300 0.97 6563 154 8.3
2.00 2 20 0.016 0.240 0.400 1.30 4897 153 14.7
2.50 2 20 0.019 0.300 0.500 1.62 3930 153 23.0
3.00 2 20 0.023 0.360 0.600 1.95 3265 153 33.0
d 1
a p
v f
n
v c
d eff
f z
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
52 - 56 HRC 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 144 0.068 0.030 0.105 1.32 34725 4723 45°
2.00 2 144 0.078 0.040 0.120 1.75 26192 4086 45°
2.50 2 144 0.088 0.040 0.135 2.15 21319 3752 45°
3.00 2 144 0.098 0.050 0.150 2.59 17698 3469 45°
Hardened tool steel 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
56 - 60 HRC 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 58 0.046 0.020 0.070 0.55 33567 3088 45°
0.80 2 58 0.052 0.020 0.080 0.71 26003 2704 45°
1.00 2 72 0.058 0.030 0.090 0.91 25185 2922 45°
1.50 2 72 0.068 0.030 0.105 1.32 17362 2361 45°
2.00 2 72 0.078 0.040 0.120 1.75 13096 2043 45°
2.50 2 72 0.088 0.040 0.135 2.15 10660 1876 45°
3.00 2 72 0.098 0.050 0.150 2.59 8849 1734 45°
Hardened tool steel 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
> 60 HRC 0.50 2 43 0.042 0.020 0.065 0.46 29755 2499 45°
0.60 2 43 0.046 0.020 0.070 0.55 24886 2290 45°
0.80 2 43 0.052 0.020 0.080 0.71 19278 2005 45°
1.00 2 54 0.058 0.030 0.090 0.91 18889 2191 45°
1.50 2 54 0.068 0.030 0.105 1.32 13022 1771 45°
2.00 2 54 0.078 0.040 0.120 1.75 9822 1532 45°
2.50 2 54 0.088 0.040 0.135 2.15 7995 1407 45°
3.00 2 54 0.098 0.050 0.150 2.59 6637 1301 45°
High speed steel, 0.40 2 29 0.037 0.010 0.057 0.36 25642 1898 45°
hardened 0.50 2 29 0.042 0.020 0.065 0.46 20067 1686 45°
64 - 70 HRC 0.60 2 29 0.046 0.020 0.070 0.55 16784 1544 45°
0.80 2 29 0.052 0.020 0.080 0.71 13001 1352 45°
1.00 2 36 0.058 0.030 0.090 0.91 12592 1461 45°
1.50 2 36 0.068 0.030 0.105 1.32 8681 1181 45°
2.00 2 36 0.078 0.040 0.120 1.75 6548 1022 45°
2.50 2 36 0.088 0.040 0.135 2.15 5330 938 45°
3.00 2 36 0.098 0.050 0.150 2.59 4424 867 45°
