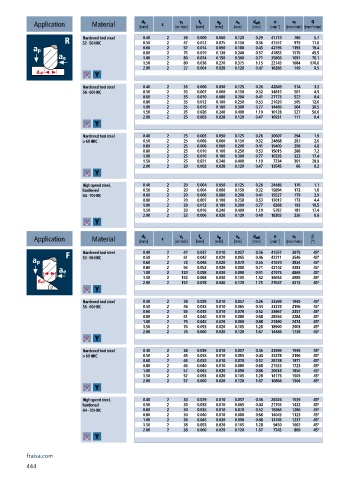

Page 446 - 21-036 APPLITEC catalogue.indb

a e
d eff
n
a p
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.40 2 38 0.009 0.060 0.120 0.29 41710 786 5.7
52 - 56 HRC 0.50 2 47 0.012 0.075 0.150 0.36 41557 979 11.0
0.60 2 57 0.014 0.090 0.180 0.43 42195 1193 19.4
0.80 2 75 0.019 0.120 0.240 0.57 41883 1579 45.5
1.00 2 80 0.024 0.150 0.300 0.71 35866 1691 76.1
1.50 2 80 0.038 0.270 0.375 1.15 22143 1684 170.6
2.00 2 27 0.004 0.028 0.120 0.47 18286 149 0.5
Hardened tool steel 0.40 2 35 0.006 0.050 0.125 0.26 42849 514 3.2
56 - 60 HRC 0.50 2 35 0.007 0.060 0.150 0.32 34815 501 4.5
0.60 2 35 0.010 0.080 0.200 0.41 27173 522 8.4
0.80 2 35 0.012 0.100 0.250 0.53 21020 505 12.6
1.00 2 35 0.019 0.180 0.300 0.77 14469 564 30.5
1.50 2 35 0.026 0.240 0.400 1.10 10128 527 50.6
2.00 2 25 0.003 0.028 0.120 0.47 16931 111 0.4
Hardened tool steel 0.40 2 25 0.005 0.050 0.125 0.26 30607 294 1.9
> 60 HRC 0.50 2 25 0.006 0.060 0.150 0.32 24868 287 2.6
0.60 2 25 0.008 0.080 0.200 0.41 19409 298 4.8
0.80 2 25 0.010 0.100 0.250 0.53 15015 288 7.2
1.00 2 25 0.016 0.180 0.300 0.77 10335 322 17.4
1.50 2 25 0.021 0.240 0.400 1.10 7234 301 28.9
2.00 2 20 0.002 0.028 0.120 0.47 13545 66 0.2
High speed steel, 0.40 2 20 0.004 0.050 0.125 0.26 24485 176 1.1
hardened 0.50 2 20 0.004 0.060 0.150 0.32 19894 172 1.6
64 - 70 HRC 0.60 2 20 0.006 0.080 0.200 0.41 15527 179 2.9
0.80 2 20 0.007 0.100 0.250 0.53 12012 173 4.4
1.00 2 20 0.012 0.180 0.300 0.77 8268 193 10.5
1.50 2 20 0.016 0.240 0.400 1.10 5787 181 17.4
2.00 2 23 0.006 0.020 0.120 0.40 18303 236 0.6
f z
v c
a e
a p
d eff
d 1
v f
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
52 - 56 HRC 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 152 0.068 0.030 0.105 1.32 36654 4985 45°
2.00 2 152 0.078 0.040 0.120 1.75 27647 4313 45°
Hardened tool steel 0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
56 - 60 HRC 0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 55 0.035 0.010 0.070 0.52 33667 2357 45°
0.80 2 61 0.040 0.010 0.080 0.68 28554 2284 45°
1.00 2 76 0.045 0.020 0.090 0.88 27490 2474 45°
1.50 2 76 0.053 0.020 0.105 1.28 18900 2003 45°
2.00 2 76 0.060 0.020 0.120 1.67 14486 1738 45°
Hardened tool steel 0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
> 60 HRC 0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 46 0.035 0.010 0.070 0.52 28158 1971 45°
0.80 2 46 0.040 0.010 0.080 0.68 21533 1723 45°
1.00 2 57 0.045 0.020 0.090 0.88 20618 1856 45°
1.50 2 57 0.053 0.020 0.105 1.28 14175 1503 45°
2.00 2 57 0.060 0.020 0.120 1.67 10864 1304 45°
High speed steel, 0.40 2 30 0.029 0.010 0.057 0.36 26526 1539 45°
hardened 0.50 2 30 0.033 0.010 0.065 0.44 21703 1432 45°
64 - 70 HRC 0.60 2 30 0.035 0.010 0.070 0.52 18364 1286 45°
0.80 2 30 0.040 0.010 0.080 0.68 14043 1123 45°
1.00 2 38 0.045 0.020 0.090 0.88 13745 1237 45°
1.50 2 38 0.053 0.020 0.105 1.28 9450 1002 45°
2.00 2 38 0.060 0.020 0.120 1.67 7243 869 45°
