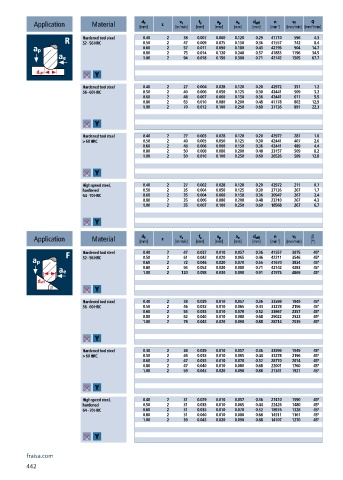

Page 444 - 21-036 APPLITEC catalogue.indb

a e
d eff
n
a p
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.40 2 38 0.007 0.060 0.120 0.29 41710 596 4.3
52 - 56 HRC 0.50 2 47 0.009 0.075 0.150 0.36 41557 742 8.4
0.60 2 57 0.011 0.090 0.180 0.43 42195 904 14.7
0.80 2 75 0.014 0.120 0.240 0.57 41883 1196 34.5
1.00 2 94 0.018 0.150 0.300 0.71 42142 1505 67.7
Hardened tool steel 0.40 2 27 0.004 0.028 0.120 0.20 42972 351 1.2
56 - 60 HRC 0.50 2 40 0.006 0.050 0.125 0.30 42441 509 3.2
0.60 2 48 0.007 0.060 0.150 0.36 42441 611 5.5
0.80 2 63 0.010 0.080 0.200 0.48 41778 802 12.9
1.00 2 70 0.012 0.100 0.250 0.60 37136 891 22.3
Hardened tool steel 0.40 2 27 0.003 0.028 0.120 0.20 42972 281 1.0
> 60 HRC 0.50 2 40 0.005 0.050 0.125 0.30 42441 407 2.6
0.60 2 48 0.006 0.060 0.150 0.36 42441 489 4.4
0.80 2 50 0.008 0.080 0.200 0.48 33157 509 8.2
1.00 2 50 0.010 0.100 0.250 0.60 26526 509 12.8

High speed steel, 0.40 2 27 0.002 0.028 0.120 0.20 42972 211 0.7
hardened 0.50 2 35 0.004 0.050 0.125 0.30 37136 267 1.7
64 - 70 HRC 0.60 2 35 0.004 0.060 0.150 0.36 30947 267 2.4
0.80 2 35 0.006 0.080 0.200 0.48 23210 267 4.3
1.00 2 35 0.007 0.100 0.250 0.60 18568 267 6.7

d 1
v c
v f
a p
f z
a e
n
d eff
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.40 2 47 0.037 0.010 0.057 0.36 41557 3075 45°
52 - 56 HRC 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
Hardened tool steel 0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
56 - 60 HRC 0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 55 0.035 0.010 0.070 0.52 33667 2357 45°
0.80 2 62 0.040 0.010 0.080 0.68 29022 2322 45°
1.00 2 78 0.045 0.020 0.090 0.88 28214 2539 45°
Hardened tool steel 0.40 2 38 0.029 0.010 0.057 0.36 33599 1949 45°
> 60 HRC 0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
0.60 2 47 0.035 0.010 0.070 0.52 28770 2014 45°
0.80 2 47 0.040 0.010 0.080 0.68 22001 1760 45°
1.00 2 59 0.045 0.020 0.090 0.88 21341 1921 45°

High speed steel, 0.40 2 31 0.029 0.010 0.057 0.36 27410 1590 45°
hardened 0.50 2 31 0.033 0.010 0.065 0.44 22426 1480 45°
64 - 70 HRC 0.60 2 31 0.035 0.010 0.070 0.52 18976 1328 45°
0.80 2 31 0.040 0.010 0.080 0.68 14511 1161 45°
1.00 2 39 0.045 0.020 0.090 0.88 14107 1270 45°

fraisa.com
442
