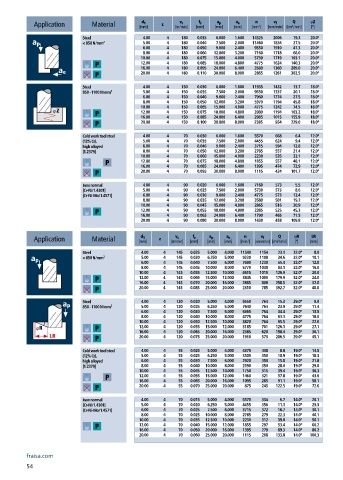

Page 56 - 21-036 APPLITEC catalogue.indb

a p
a e
n
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min] jZ
3
[°]
Steel 4.00 4 180 0.035 6.000 1.600 14325 2006 19.3 20.0°
< 850 N/mm² 5.00 4 180 0.040 7.500 2.000 11460 1834 27.5 20.0°
6.00 4 180 0.050 9.000 2.400 9550 1910 41.3 20.0°
8.00 4 180 0.060 12.000 3.200 7160 1718 66.0 20.0°
10.00 4 180 0.075 15.000 4.000 5730 1719 103.1 20.0°
12.00 4 180 0.085 18.000 4.800 4775 1624 140.3 20.0°
16.00 4 180 0.095 24.000 6.400 3580 1360 209.0 20.0°
20.00 4 180 0.110 30.000 8.000 2865 1261 302.5 20.0°
Steel 4.00 4 150 0.030 6.000 1.600 11935 1432 13.7 18.0°
850 - 1100 N/mm² 5.00 4 150 0.035 7.500 2.000 9550 1337 20.1 18.0°
6.00 4 150 0.040 9.000 2.400 7960 1274 27.5 18.0°
8.00 4 150 0.050 12.000 3.200 5970 1194 45.8 18.0°
10.00 4 150 0.065 15.000 4.000 4775 1242 74.5 18.0°
12.00 4 150 0.075 18.000 4.800 3980 1194 103.2 18.0°
16.00 4 150 0.085 24.000 6.400 2985 1015 155.9 18.0°
20.00 4 150 0.100 30.000 8.000 2385 954 229.0 18.0°
Cold work tool steel 4.00 4 70 0.030 6.000 1.600 5570 668 6.4 12.0°
(12% Cr), 5.00 4 70 0.035 7.500 2.000 4455 624 9.4 12.0°
high alloyed 6.00 4 70 0.040 9.000 2.400 3715 594 12.8 12.0°
[1.2379] 8.00 4 70 0.050 12.000 3.200 2785 557 21.4 12.0°
10.00 4 70 0.060 15.000 4.000 2230 535 32.1 12.0°
12.00 4 70 0.075 18.000 4.800 1855 557 48.1 12.0°
16.00 4 70 0.085 24.000 6.400 1395 474 72.9 12.0°
20.00 4 70 0.095 30.000 8.000 1115 424 101.7 12.0°
Inox normal 4.00 4 90 0.020 6.000 1.600 7160 573 5.5 12.0°
[Cr-Ni/1.4301] 5.00 4 90 0.025 7.500 2.000 5730 573 8.6 12.0°
[Cr-Ni-Mo/1.4571] 6.00 4 90 0.030 9.000 2.400 4775 573 12.4 12.0°
8.00 4 90 0.035 12.000 3.200 3580 501 19.2 12.0°
10.00 4 90 0.045 15.000 4.000 2865 516 30.9 12.0°
12.00 4 90 0.055 18.000 4.800 2385 525 45.3 12.0°
16.00 4 90 0.065 24.000 6.400 1790 465 71.5 12.0°
20.00 4 90 0.080 30.000 8.000 1430 458 109.8 12.0°
a p
a e
f z
v c
v f
d 1
LR
Q
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] [mm/min] [cm /min] jR [mm]
3
-1
[°]
Steel 4.00 4 145 0.025 5.000 4.000 11540 1154 23.1 32.0° 8.0
< 850 N/mm² 5.00 4 145 0.030 6.250 5.000 9230 1108 34.6 32.0° 10.1
6.00 4 145 0.040 7.500 6.000 7690 1230 55.4 32.0° 12.0
8.00 4 145 0.045 10.000 8.000 5770 1039 83.1 32.0° 16.0
10.00 4 145 0.055 12.500 10.000 4615 1015 126.9 32.0° 20.0
12.00 4 145 0.065 15.000 12.000 3845 1000 179.9 32.0° 24.0
16.00 4 145 0.070 20.000 16.000 2885 808 258.5 32.0° 32.0
20.00 4 145 0.085 25.000 20.000 2310 785 392.7 32.0° 40.0
Steel 4.00 4 120 0.020 5.000 4.000 9550 764 15.3 29.0° 9.0
850 - 1100 N/mm² 5.00 4 120 0.025 6.250 5.000 7640 764 23.9 29.0° 11.4
6.00 4 120 0.030 7.500 6.000 6365 764 34.4 29.0° 13.5
8.00 4 120 0.040 10.000 8.000 4775 764 61.1 29.0° 18.0
10.00 4 120 0.050 12.500 10.000 3820 764 95.5 29.0° 22.6
12.00 4 120 0.055 15.000 12.000 3185 701 126.1 29.0° 27.1
16.00 4 120 0.065 20.000 16.000 2385 620 198.4 29.0° 36.1
20.00 4 120 0.075 25.000 20.000 1910 573 286.5 29.0° 45.1
Cold work tool steel 4.00 4 55 0.025 5.000 4.000 4375 438 8.8 19.0° 14.5
(12% Cr), 5.00 4 55 0.025 6.250 5.000 3500 350 10.9 19.0° 18.3
high alloyed 6.00 4 55 0.030 7.500 6.000 2920 350 15.8 19.0° 21.8
[1.2379] 8.00 4 55 0.040 10.000 8.000 2190 350 28.0 19.0° 29.0
10.00 4 55 0.045 12.500 10.000 1750 315 39.4 19.0° 36.3
12.00 4 55 0.055 15.000 12.000 1460 321 57.8 19.0° 43.6
16.00 4 55 0.065 20.000 16.000 1095 285 91.1 19.0° 58.1
20.00 4 55 0.070 25.000 20.000 875 245 122.5 19.0° 72.6
Inox normal 4.00 4 70 0.015 5.000 4.000 5570 334 6.7 14.0° 20.1
[Cr-Ni/1.4301] 5.00 4 70 0.020 6.250 5.000 4455 356 11.1 14.0° 25.3
[Cr-Ni-Mo/1.4571] 6.00 4 70 0.025 7.500 6.000 3715 372 16.7 14.0° 30.1
8.00 4 70 0.025 10.000 8.000 2785 279 22.3 14.0° 40.1
10.00 4 70 0.035 12.500 10.000 2230 312 39.0 14.0° 50.1
12.00 4 70 0.040 15.000 12.000 1855 297 53.4 14.0° 60.2
16.00 4 70 0.050 20.000 16.000 1395 279 89.3 14.0° 80.2
20.00 4 70 0.060 25.000 20.000 1115 268 133.8 14.0° 100.3
fraisa.com
54
