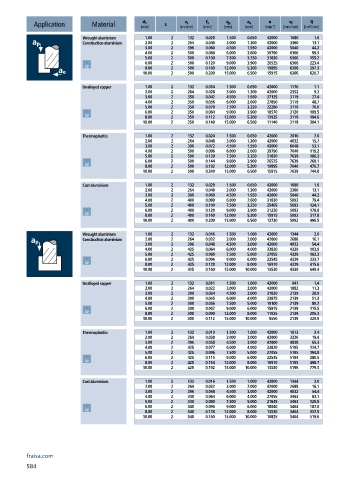

Page 586 - 21-036 APPLITEC catalogue.indb

a p
a e
n
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 1.00 2 132 0.020 1.500 0.650 42000 1680 1.6
Construction aluminium 2.00 2 264 0.040 3.000 1.300 42000 3360 13.1
3.00 2 396 0.060 4.500 1.950 42000 5040 44.2
4.00 2 500 0.080 6.000 2.600 39790 6366 99.3
5.00 2 500 0.100 7.500 3.250 31830 6366 155.2
6.00 2 500 0.120 9.000 3.900 26525 6366 223.4
8.00 2 500 0.160 12.000 5.200 19895 6366 397.3
10.00 2 500 0.200 15.000 6.500 15915 6366 620.7
Unalloyed copper 1.00 2 132 0.014 1.500 0.650 42000 1176 1.1
2.00 2 264 0.028 3.000 1.300 42000 2352 9.2
3.00 2 350 0.042 4.500 1.950 37135 3119 27.4
4.00 2 350 0.056 6.000 2.600 27850 3119 48.7
5.00 2 350 0.070 7.500 3.250 22280 3119 76.0
6.00 2 350 0.084 9.000 3.900 18570 3120 109.5
8.00 2 350 0.112 12.000 5.200 13925 3119 194.6
10.00 2 350 0.140 15.000 6.500 11140 3119 304.1
Thermoplastics 1.00 2 132 0.024 1.500 0.650 42000 2016 2.0
2.00 2 264 0.048 3.000 1.300 42000 4032 15.7
3.00 2 396 0.072 4.500 1.950 42000 6048 53.1
4.00 2 500 0.096 6.000 2.600 39790 7640 119.2
5.00 2 500 0.120 7.500 3.250 31830 7639 186.2
6.00 2 500 0.144 9.000 3.900 26525 7639 268.1
8.00 2 500 0.192 12.000 5.200 19895 7640 476.7
10.00 2 500 0.240 15.000 6.500 15915 7639 744.8
Cast aluminium 1.00 2 132 0.020 1.500 0.650 42000 1680 1.6
2.00 2 264 0.040 3.000 1.300 42000 3360 13.1
3.00 2 396 0.060 4.500 1.950 42000 5040 44.2
4.00 2 400 0.080 6.000 2.600 31830 5093 79.4
5.00 2 400 0.100 7.500 3.250 25465 5093 124.1
6.00 2 400 0.120 9.000 3.900 21220 5093 178.8
8.00 2 400 0.160 12.000 5.200 15915 5093 317.8
10.00 2 400 0.200 15.000 6.500 12730 5092 496.5
Wrought aluminium 1.00 2 132 0.016 1.500 1.000 42000 1344 2.0
Construction aluminium 2.00 2 264 0.032 3.000 2.000 42000 2688 16.1
3.00 2 396 0.048 4.500 3.000 42000 4032 54.4
4.00 2 425 0.064 6.000 4.000 33820 4329 103.9
5.00 2 425 0.080 7.500 5.000 27055 4329 162.3
6.00 2 425 0.096 9.000 6.000 22545 4329 233.7
8.00 2 425 0.128 12.000 8.000 16910 4329 415.6
10.00 2 425 0.160 15.000 10.000 13530 4330 649.4
Unalloyed copper 1.00 2 132 0.011 1.500 1.000 42000 941 1.4
2.00 2 264 0.022 3.000 2.000 42000 1882 11.3
3.00 2 300 0.034 4.500 3.000 31830 2139 28.9
4.00 2 300 0.045 6.000 4.000 23875 2139 51.3
5.00 2 300 0.056 7.500 5.000 19100 2139 80.2
6.00 2 300 0.067 9.000 6.000 15915 2139 115.5
8.00 2 300 0.090 12.000 8.000 11935 2139 205.3
10.00 2 300 0.112 15.000 10.000 9550 2139 320.9
Thermoplastics 1.00 2 132 0.019 1.500 1.000 42000 1613 2.4
2.00 2 264 0.038 3.000 2.000 42000 3226 19.4
3.00 2 396 0.058 4.500 3.000 42000 4838 65.3
4.00 2 425 0.077 6.000 4.000 33820 5195 124.7
5.00 2 425 0.096 7.500 5.000 27055 5195 194.8
6.00 2 425 0.115 9.000 6.000 22545 5194 280.5
8.00 2 425 0.154 12.000 8.000 16910 5195 498.7
10.00 2 425 0.192 15.000 10.000 13530 5196 779.3
Cast aluminium 1.00 2 132 0.016 1.500 1.000 42000 1344 2.0
2.00 2 264 0.032 3.000 2.000 42000 2688 16.1
3.00 2 396 0.048 4.500 3.000 42000 4032 54.4
4.00 2 340 0.064 6.000 4.000 27055 3463 83.1
5.00 2 340 0.080 7.500 5.000 21645 3463 129.9
6.00 2 340 0.096 9.000 6.000 18040 3464 187.0
8.00 2 340 0.128 12.000 8.000 13530 3464 332.5
10.00 2 340 0.160 15.000 10.000 10825 3464 519.6
