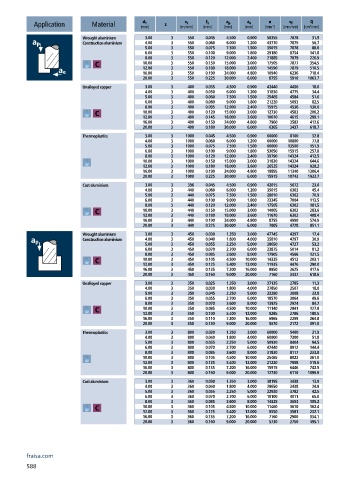

Page 590 - 21-036 APPLITEC catalogue.indb

a p
a e
n
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 3.00 3 550 0.045 4.500 0.900 58355 7878 31.9
Construction aluminium 4.00 3 550 0.060 6.000 1.200 43770 7879 56.7
5.00 3 550 0.075 7.500 1.500 35015 7878 88.6
6.00 3 550 0.100 9.000 1.800 29180 8754 141.8
8.00 3 550 0.120 12.000 2.400 21885 7879 226.9
10.00 3 550 0.150 15.000 3.000 17505 7877 354.5
12.00 3 550 0.180 18.000 3.600 14590 7879 510.5
16.00 3 550 0.190 24.000 4.800 10940 6236 718.4
20.00 3 550 0.225 30.000 6.000 8755 5910 1063.7
Unalloyed copper 3.00 3 400 0.035 4.500 0.900 42440 4456 18.0
4.00 3 400 0.050 6.000 1.200 31830 4775 34.4
5.00 3 400 0.060 7.500 1.500 25465 4584 51.6
6.00 3 400 0.080 9.000 1.800 21220 5093 82.5
8.00 3 400 0.095 12.000 2.400 15915 4536 130.6
10.00 3 400 0.120 15.000 3.000 12730 4583 206.2
12.00 3 400 0.145 18.000 3.600 10610 4615 299.1
16.00 3 400 0.150 24.000 4.800 7960 3582 412.6
20.00 3 400 0.180 30.000 6.000 6365 3437 618.7
Thermoplastics 3.00 3 1000 0.045 4.500 0.900 60000 8100 32.8
4.00 3 1000 0.060 6.000 1.200 60000 10800 77.8
5.00 3 1000 0.075 7.500 1.500 60000 13500 151.9
6.00 3 1000 0.100 9.000 1.800 53050 15915 257.8
8.00 3 1000 0.120 12.000 2.400 39790 14324 412.5
10.00 3 1000 0.150 15.000 3.000 31830 14324 644.6
12.00 3 1000 0.180 18.000 3.600 26525 14324 928.2
16.00 3 1000 0.190 24.000 4.800 19895 11340 1306.4
20.00 3 1000 0.225 30.000 6.000 15915 10743 1933.7
Cast aluminium 3.00 3 396 0.045 4.500 0.900 42015 5672 23.0
4.00 3 440 0.060 6.000 1.200 35015 6303 45.4
5.00 3 440 0.075 7.500 1.500 28010 6302 70.9
6.00 3 440 0.100 9.000 1.800 23345 7004 113.5
8.00 3 440 0.120 12.000 2.400 17505 6302 181.5
10.00 3 440 0.150 15.000 3.000 14005 6302 283.6
12.00 3 440 0.180 18.000 3.600 11670 6302 408.4
16.00 3 440 0.190 24.000 4.800 8755 4990 574.9
20.00 3 440 0.225 30.000 6.000 7005 4728 851.1
Wrought aluminium 3.00 3 450 0.030 1.350 3.000 47745 4297 17.4
Construction aluminium 4.00 3 450 0.040 1.800 4.000 35810 4297 30.9
5.00 3 450 0.055 2.250 5.000 28650 4727 53.2
6.00 3 450 0.070 2.700 6.000 23875 5014 81.2
8.00 3 450 0.085 3.600 8.000 17905 4566 131.5
10.00 3 450 0.105 4.500 10.000 14325 4512 203.1
12.00 3 450 0.125 5.400 12.000 11935 4476 290.0
16.00 3 450 0.135 7.200 16.000 8950 3625 417.6
20.00 3 450 0.160 9.000 20.000 7160 3437 618.6
Unalloyed copper 3.00 3 350 0.025 1.350 3.000 37135 2785 11.3
4.00 3 350 0.030 1.800 4.000 27850 2507 18.0
5.00 3 350 0.045 2.250 5.000 22280 3008 33.8
6.00 3 350 0.055 2.700 6.000 18570 3064 49.6
8.00 3 350 0.070 3.600 8.000 13925 2924 84.2
10.00 3 350 0.085 4.500 10.000 11140 2841 127.8
12.00 3 350 0.100 5.400 12.000 9285 2786 180.5
16.00 3 350 0.110 7.200 16.000 6965 2299 264.8
20.00 3 350 0.130 9.000 20.000 5570 2172 391.0
Thermoplastics 3.00 3 800 0.030 1.350 3.000 60000 5400 21.9
4.00 3 800 0.040 1.800 4.000 60000 7200 51.8
5.00 3 800 0.055 2.250 5.000 50930 8404 94.5
6.00 3 800 0.070 2.700 6.000 42440 8912 144.4
8.00 3 800 0.085 3.600 8.000 31830 8117 233.8
10.00 3 800 0.105 4.500 10.000 25465 8022 361.0
12.00 3 800 0.125 5.400 12.000 21220 7958 515.6
16.00 3 800 0.135 7.200 16.000 15915 6446 742.5
20.00 3 800 0.160 9.000 20.000 12730 6110 1099.9
Cast aluminium 3.00 3 360 0.030 1.350 3.000 38195 3438 13.9
4.00 3 360 0.040 1.800 4.000 28650 3438 24.8
5.00 3 360 0.055 2.250 5.000 22920 3782 42.5
6.00 3 360 0.070 2.700 6.000 19100 4011 65.0
8.00 3 360 0.085 3.600 8.000 14325 3653 105.2
10.00 3 360 0.105 4.500 10.000 11460 3610 162.4
12.00 3 360 0.125 5.400 12.000 9550 3581 232.1
16.00 3 360 0.135 7.200 16.000 7160 2900 334.1
20.00 3 360 0.160 9.000 20.000 5730 2750 495.1
