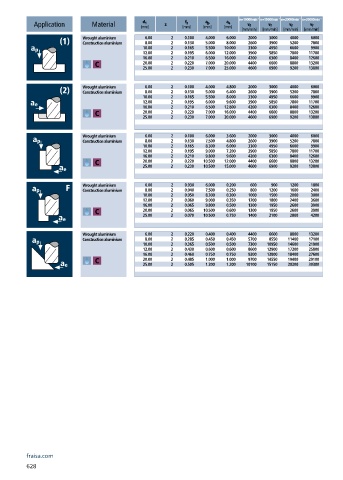

Page 630 - 21-036 APPLITEC catalogue.indb

d 1
a e
f z
a p
Application Material [mm] z [mm] [mm] [mm] n=10000min -1 n=15000min -1 n=20000min -1 n=30000min -1
v f
v f
v f
v f
[mm/min] [mm/min] [mm/min] [mm/min]
Wrought aluminium 6.00 2 0.100 4.000 6.000 2000 3000 4000 6000
Construction aluminium 8.00 2 0.130 5.000 8.000 2600 3900 5200 7800
10.00 2 0.165 5.500 10.000 3300 4950 6600 9900
12.00 2 0.195 6.000 12.000 3900 5850 7800 11700
16.00 2 0.210 6.500 16.000 4200 6300 8400 12600
20.00 2 0.220 7.000 20.000 4400 6600 8800 13200
25.00 2 0.230 7.000 25.000 4600 6900 9200 13800
Wrought aluminium 6.00 2 0.100 4.000 4.800 2000 3000 4000 6000
Construction aluminium 8.00 2 0.130 5.000 6.400 2600 3900 5200 7800
10.00 2 0.165 5.500 8.000 3300 4950 6600 9900
12.00 2 0.195 6.000 9.600 3900 5850 7800 11700
16.00 2 0.210 6.500 12.800 4200 6300 8400 12600
20.00 2 0.220 7.000 16.000 4400 6600 8800 13200
25.00 2 0.230 7.000 20.000 4600 6900 9200 13800
Wrought aluminium 6.00 2 0.100 6.000 3.600 2000 3000 4000 6000
Construction aluminium 8.00 2 0.130 7.500 4.800 2600 3900 5200 7800
10.00 2 0.165 8.300 6.000 3300 4950 6600 9900
12.00 2 0.195 9.000 7.200 3900 5850 7800 11700
16.00 2 0.210 9.800 9.600 4200 6300 8400 12600
20.00 2 0.220 10.500 12.000 4400 6600 8800 13200
25.00 2 0.230 10.500 15.000 4600 6900 9200 13800
Wrought aluminium 6.00 2 0.030 6.000 0.200 600 900 1200 1800
Construction aluminium 8.00 2 0.040 7.500 0.250 800 1200 1600 2400
10.00 2 0.050 8.300 0.300 1000 1500 2000 3000
12.00 2 0.060 9.000 0.350 1200 1800 2400 3600
16.00 2 0.065 9.800 0.500 1300 1950 2600 3900
20.00 2 0.065 10.500 0.600 1300 1950 2600 3900
25.00 2 0.070 10.500 0.750 1400 2100 2800 4200
Wrought aluminium 6.00 2 0.220 0.400 0.400 4400 6600 8800 13200
Construction aluminium 8.00 2 0.285 0.450 0.450 5700 8550 11400 17100
10.00 2 0.365 0.500 0.500 7300 10950 14600 21900
12.00 2 0.430 0.600 0.600 8600 12900 17200 25800
16.00 2 0.460 0.750 0.750 9200 13800 18400 27600
20.00 2 0.485 1.000 1.000 9700 14550 19400 29100
25.00 2 0.505 1.200 1.200 10100 15150 20200 30300

fraisa.com
628
