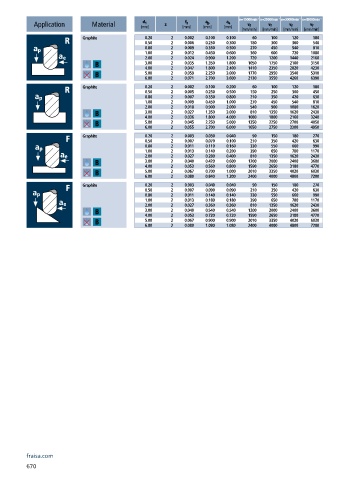

Page 672 - 21-036 APPLITEC catalogue.indb

n=15000min -1 n=25000min -1 n=30000min -1 n=45000min -1
a e
a p
d 1
f z
Application Material [mm] z [mm] [mm] [mm] v f v f v f v f
[mm/min] [mm/min] [mm/min] [mm/min]
Graphite 0.20 2 0.002 0.100 0.100 60 100 120 180
0.50 2 0.006 0.250 0.300 180 300 360 540
0.80 2 0.009 0.350 0.500 270 450 540 810
1.00 2 0.012 0.450 0.600 360 600 720 1080
2.00 2 0.024 0.900 1.200 720 1200 1440 2160
3.00 2 0.035 1.350 1.800 1050 1750 2100 3150
4.00 2 0.047 1.800 2.400 1410 2350 2820 4230
5.00 2 0.059 2.250 3.000 1770 2950 3540 5310
6.00 2 0.071 2.700 3.600 2130 3550 4260 6390
Graphite 0.20 2 0.002 0.100 0.200 60 100 120 180
0.50 2 0.005 0.250 0.500 150 250 300 450
0.80 2 0.007 0.350 0.800 210 350 420 630
1.00 2 0.009 0.450 1.000 270 450 540 810
2.00 2 0.018 0.900 2.000 540 900 1080 1620
3.00 2 0.027 1.350 3.000 810 1350 1620 2430
4.00 2 0.036 1.800 4.000 1080 1800 2160 3240
5.00 2 0.045 2.250 5.000 1350 2250 2700 4050
6.00 2 0.055 2.700 6.000 1650 2750 3300 4950
Graphite 0.20 2 0.003 0.030 0.040 90 150 180 270
0.50 2 0.007 0.070 0.100 210 350 420 630
0.80 2 0.011 0.110 0.160 330 550 660 990
1.00 2 0.013 0.140 0.200 390 650 780 1170
2.00 2 0.027 0.280 0.400 810 1350 1620 2430
3.00 2 0.040 0.420 0.600 1200 2000 2400 3600
4.00 2 0.053 0.560 0.800 1590 2650 3180 4770
5.00 2 0.067 0.700 1.000 2010 3350 4020 6030
6.00 2 0.080 0.840 1.200 2400 4000 4800 7200
Graphite 0.20 2 0.003 0.040 0.040 90 150 180 270
0.50 2 0.007 0.090 0.090 210 350 420 630
0.80 2 0.011 0.140 0.140 330 550 660 990
1.00 2 0.013 0.180 0.180 390 650 780 1170
2.00 2 0.027 0.360 0.360 810 1350 1620 2430
3.00 2 0.040 0.540 0.540 1200 2000 2400 3600
4.00 2 0.053 0.720 0.720 1590 2650 3180 4770
5.00 2 0.067 0.900 0.900 2010 3350 4020 6030
6.00 2 0.080 1.080 1.080 2400 4000 4800 7200

fraisa.com
670
