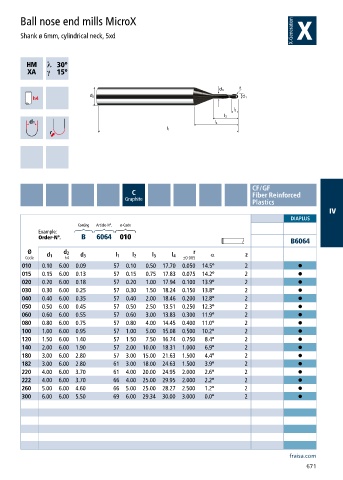

Ball nose end mills MicroX

Shank ø 6mm, cylindrical neck, 5xd

h ƍ
a ƍ

CF/GF
C Fiber Reinforced
Graphite
Plastics
IV
DIAPLUS
Coating Article-N°. ø-Code
Example:
Order-N°. B 6064 010
B6064
Ø d 2 r α
d 1 d 3 l 1 l 2 l 3 l 4 z
Code h4 ±0.005
010 0.10 6.00 0.09 57 0.10 0.50 17.70 0.050 14.5° 2 •
015 0.15 6.00 0.13 57 0.15 0.75 17.83 0.075 14.2° 2 •
020 0.20 6.00 0.18 57 0.20 1.00 17.94 0.100 13.9° 2 •
030 0.30 6.00 0.25 57 0.30 1.50 18.24 0.150 13.8° 2 •
040 0.40 6.00 0.35 57 0.40 2.00 18.46 0.200 12.8° 2 •
050 0.50 6.00 0.45 57 0.50 2.50 13.51 0.250 12.3° 2 •
060 0.60 6.00 0.55 57 0.60 3.00 13.83 0.300 11.9° 2 •
080 0.80 6.00 0.75 57 0.80 4.00 14.45 0.400 11.0° 2 •
100 1.00 6.00 0.95 57 1.00 5.00 15.08 0.500 10.2° 2 •
120 1.50 6.00 1.40 57 1.50 7.50 16.74 0.750 8.4° 2 •
140 2.00 6.00 1.90 57 2.00 10.00 18.31 1.000 6.9° 2 •
180 3.00 6.00 2.80 57 3.00 15.00 21.63 1.500 4.4° 2 •
182 3.00 6.00 2.80 61 3.00 18.00 24.63 1.500 3.9° 2 •
220 4.00 6.00 3.70 61 4.00 20.00 24.95 2.000 2.6° 2 •
222 4.00 6.00 3.70 66 4.00 25.00 29.95 2.000 2.2° 2 •
260 5.00 6.00 4.60 66 5.00 25.00 28.27 2.500 1.2° 2 •
300 6.00 6.00 5.50 69 6.00 29.34 30.00 3.000 0.0° 2 •
