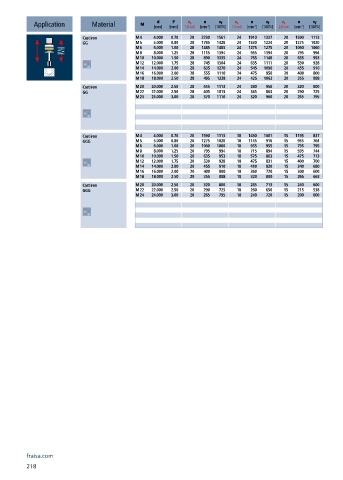

Page 220 - Carbide drills I Thread cutting tools 2023

n
v f
v c
v c
v f
n
v c
v f
n
P
d
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Cast iron M 4 4.000 0.70 28 2230 1561 24 1910 1337 20 1590 1113
GG M 5 5.000 0.80 28 1785 1428 24 1530 1224 20 1275 1020
M 6 6.000 1.00 28 1485 1485 24 1275 1275 20 1060 1060
M 8 8.000 1.25 28 1115 1394 24 955 1194 20 795 994
M 10 10.000 1.50 28 890 1335 24 765 1148 20 635 953
M 12 12.000 1.75 28 745 1304 24 635 1111 20 530 928
M 14 14.000 2.00 28 635 1270 24 545 1090 20 455 910
M 16 16.000 2.00 28 555 1110 24 475 950 20 400 800
M 18 18.000 2.50 28 495 1238 24 425 1063 20 355 888
Cast iron M 20 20.000 2.50 28 445 1113 24 380 950 20 320 800
GG M 22 22.000 2.50 28 405 1013 24 345 863 20 290 725
M 24 24.000 3.00 28 370 1110 24 320 960 20 265 795
Cast iron M 4 4.000 0.70 20 1590 1113 18 1430 1001 15 1195 837
GGG M 5 5.000 0.80 20 1275 1020 18 1145 916 15 955 764
M 6 6.000 1.00 20 1060 1060 18 955 955 15 795 795
M 8 8.000 1.25 20 795 994 18 715 894 15 595 744
M 10 10.000 1.50 20 635 953 18 575 863 15 475 713
M 12 12.000 1.75 20 530 928 18 475 831 15 400 700
M 14 14.000 2.00 20 455 910 18 410 820 15 340 680
M 16 16.000 2.00 20 400 800 18 360 720 15 300 600
M 18 18.000 2.50 20 355 888 18 320 800 15 265 663
Cast iron M 20 20.000 2.50 20 320 800 18 285 713 15 240 600
GGG M 22 22.000 2.50 20 290 725 18 260 650 15 215 538
M 24 24.000 3.00 20 265 795 18 240 720 15 200 600
