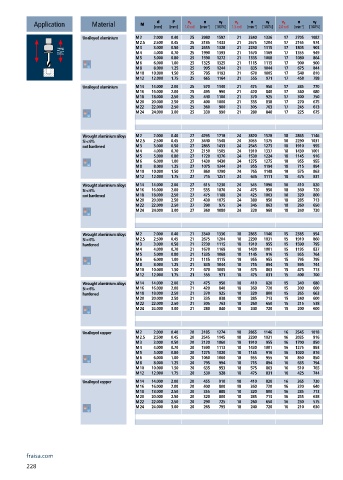

Page 230 - Carbide drills I Thread cutting tools 2023
P. 230
v c
v f
v f
n
P
d
n
v c
v c
v f
n
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Unalloyed aluminium M 2 2.000 0.40 25 3980 1592 21 3340 1336 17 2705 1082
M 2.5 2.500 0.45 25 3185 1433 21 2675 1204 17 2165 974
M 3 3.000 0.50 25 2655 1328 21 2230 1115 17 1805 903
M 4 4.000 0.70 25 1990 1393 21 1670 1169 17 1355 949
M 5 5.000 0.80 25 1590 1272 21 1335 1068 17 1080 864
M 6 6.000 1.00 25 1325 1325 21 1115 1115 17 900 900
M 8 8.000 1.25 25 995 1244 21 835 1044 17 675 844
M 10 10.000 1.50 25 795 1193 21 670 1005 17 540 810
M 12 12.000 1.75 25 665 1164 21 555 971 17 450 788
Unalloyed aluminium M 14 14.000 2.00 25 570 1140 21 475 950 17 385 770
M 16 16.000 2.00 25 495 990 21 420 840 17 340 680
M 18 18.000 2.50 25 440 1100 21 370 925 17 300 750
M 20 20.000 2.50 25 400 1000 21 335 838 17 270 675
M 22 22.000 2.50 25 360 900 21 305 763 17 245 613
M 24 24.000 3.00 25 330 990 21 280 840 17 225 675
Wrought aluminium alloys M 2 2.000 0.40 27 4295 1718 24 3820 1528 18 2865 1146
Si < 6% M 2.5 2.500 0.45 27 3440 1548 24 3055 1375 18 2290 1031
not hardened M 3 3.000 0.50 27 2865 1433 24 2545 1273 18 1910 955
M 4 4.000 0.70 27 2150 1505 24 1910 1337 18 1430 1001
M 5 5.000 0.80 27 1720 1376 24 1530 1224 18 1145 916
M 6 6.000 1.00 27 1430 1430 24 1275 1275 18 955 955
M 8 8.000 1.25 27 1075 1344 24 955 1194 18 715 894
M 10 10.000 1.50 27 860 1290 24 765 1148 18 575 863
M 12 12.000 1.75 27 715 1251 24 635 1111 18 475 831
Wrought aluminium alloys M 14 14.000 2.00 27 615 1230 24 545 1090 18 410 820
Si < 6% M 16 16.000 2.00 27 535 1070 24 475 950 18 360 720
not hardened M 18 18.000 2.50 27 475 1188 24 425 1063 18 320 800
M 20 20.000 2.50 27 430 1075 24 380 950 18 285 713
M 22 22.000 2.50 27 390 975 24 345 863 18 260 650
M 24 24.000 3.00 27 360 1080 24 320 960 18 240 720
Wrought aluminium alloys M 2 2.000 0.40 21 3340 1336 18 2865 1146 15 2385 954
Si < 6% M 2.5 2.500 0.45 21 2675 1204 18 2290 1031 15 1910 860
hardened M 3 3.000 0.50 21 2230 1115 18 1910 955 15 1590 795
M 4 4.000 0.70 21 1670 1169 18 1430 1001 15 1195 837
M 5 5.000 0.80 21 1335 1068 18 1145 916 15 955 764
M 6 6.000 1.00 21 1115 1115 18 955 955 15 795 795
M 8 8.000 1.25 21 835 1044 18 715 894 15 595 744
M 10 10.000 1.50 21 670 1005 18 575 863 15 475 713
M 12 12.000 1.75 21 555 971 18 475 831 15 400 700
Wrought aluminium alloys M 14 14.000 2.00 21 475 950 18 410 820 15 340 680
Si < 6% M 16 16.000 2.00 21 420 840 18 360 720 15 300 600
hardened M 18 18.000 2.50 21 370 925 18 320 800 15 265 663
M 20 20.000 2.50 21 335 838 18 285 713 15 240 600
M 22 22.000 2.50 21 305 763 18 260 650 15 215 538
M 24 24.000 3.00 21 280 840 18 240 720 15 200 600
Unalloyed copper M 2 2.000 0.40 20 3185 1274 18 2865 1146 16 2545 1018
M 2.5 2.500 0.45 20 2545 1145 18 2290 1031 16 2035 916
M 3 3.000 0.50 20 2120 1060 18 1910 955 16 1700 850
M 4 4.000 0.70 20 1590 1113 18 1430 1001 16 1275 893
M 5 5.000 0.80 20 1275 1020 18 1145 916 16 1020 816
M 6 6.000 1.00 20 1060 1060 18 955 955 16 850 850
M 8 8.000 1.25 20 795 994 18 715 894 16 635 794
M 10 10.000 1.50 20 635 953 18 575 863 16 510 765
M 12 12.000 1.75 20 530 928 18 475 831 16 425 744
Unalloyed copper M 14 14.000 2.00 20 455 910 18 410 820 16 365 730
M 16 16.000 2.00 20 400 800 18 360 720 16 320 640
M 18 18.000 2.50 20 355 888 18 320 800 16 285 713
M 20 20.000 2.50 20 320 800 18 285 713 16 255 638
M 22 22.000 2.50 20 290 725 18 260 650 16 230 575
M 24 24.000 3.00 20 265 795 18 240 720 16 210 630
fraisa.com
228
