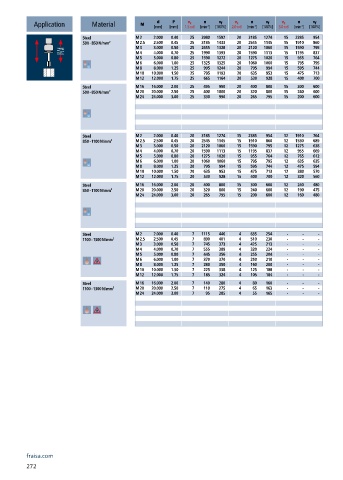

Page 274 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
n
v f
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 2 2.000 0.40 25 3980 1592 20 3185 1274 15 2385 954
500 - 850 N/mm² M 2.5 2.500 0.45 25 3185 1433 20 2545 1145 15 1910 860
M 3 3.000 0.50 25 2655 1328 20 2120 1060 15 1590 795
M 4 4.000 0.70 25 1990 1393 20 1590 1113 15 1195 837
M 5 5.000 0.80 25 1590 1272 20 1275 1020 15 955 764
M 6 6.000 1.00 25 1325 1325 20 1060 1060 15 795 795
M 8 8.000 1.25 25 995 1244 20 795 994 15 595 744
M 10 10.000 1.50 25 795 1193 20 635 953 15 475 713
M 12 12.000 1.75 25 665 1164 20 530 928 15 400 700
Steel M 16 16.000 2.00 25 495 990 20 400 800 15 300 600
500 - 850 N/mm² M 20 20.000 2.50 25 400 1000 20 320 800 15 240 600
M 24 24.000 3.00 25 330 990 20 265 795 15 200 600
Steel M 2 2.000 0.40 20 3185 1274 15 2385 954 12 1910 764
850 - 1100 N/mm² M 2.5 2.500 0.45 20 2545 1145 15 1910 860 12 1530 689
M 3 3.000 0.50 20 2120 1060 15 1590 795 12 1275 638
M 4 4.000 0.70 20 1590 1113 15 1195 837 12 955 669
M 5 5.000 0.80 20 1275 1020 15 955 764 12 765 612
M 6 6.000 1.00 20 1060 1060 15 795 795 12 635 635
M 8 8.000 1.25 20 795 994 15 595 744 12 475 594
M 10 10.000 1.50 20 635 953 15 475 713 12 380 570
M 12 12.000 1.75 20 530 928 15 400 700 12 320 560
Steel M 16 16.000 2.00 20 400 800 15 300 600 12 240 480
850 - 1100 N/mm² M 20 20.000 2.50 20 320 800 15 240 600 12 190 475
M 24 24.000 3.00 20 265 795 15 200 600 12 160 480
Steel M 2 2.000 0.40 7 1115 446 4 635 254 - - -
1100 - 1300 N/mm² M 2.5 2.500 0.45 7 890 401 4 510 230 - - -
M 3 3.000 0.50 7 745 373 4 425 213 - - -
M 4 4.000 0.70 7 555 389 4 320 224 - - -
M 5 5.000 0.80 7 445 356 4 255 204 - - -
M 6 6.000 1.00 7 370 370 4 210 210 - - -
M 8 8.000 1.25 7 280 350 4 160 200 - - -
M 10 10.000 1.50 7 225 338 4 125 188 - - -
M 12 12.000 1.75 7 185 324 4 105 184 - - -
Steel M 16 16.000 2.00 7 140 280 4 80 160 - - -
1100 - 1300 N/mm² M 20 20.000 2.50 7 110 275 4 65 163 - - -
M 24 24.000 3.00 7 95 285 4 55 165 - - -

fraisa.com
272
