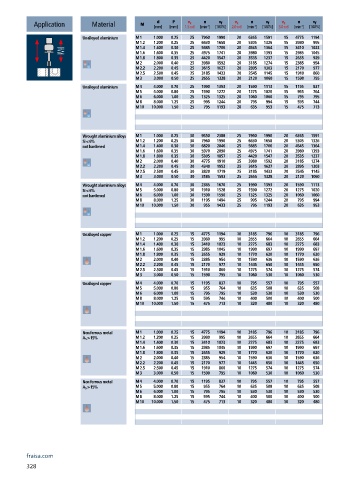

Page 330 - Carbide drills I Thread cutting tools 2023

v c
v f
v f
n
P
d
n
v c
v c
n
v f
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Unalloyed aluminium M 1 1.000 0.25 25 7960 1990 20 6365 1591 15 4775 1194
M 1.2 1.200 0.25 25 6630 1658 20 5305 1326 15 3980 995
M 1.4 1.400 0.30 25 5685 1706 20 4545 1364 15 3410 1023
M 1.6 1.600 0.35 25 4975 1741 20 3980 1393 15 2985 1045
M 1.8 1.800 0.35 25 4420 1547 20 3535 1237 15 2655 929
M 2 2.000 0.40 25 3980 1592 20 3185 1274 15 2385 954
M 2.2 2.200 0.45 25 3615 1627 20 2895 1303 15 2170 977
M 2.5 2.500 0.45 25 3185 1433 20 2545 1145 15 1910 860
M 3 3.000 0.50 25 2655 1328 20 2120 1060 15 1590 795
Unalloyed aluminium M 4 4.000 0.70 25 1990 1393 20 1590 1113 15 1195 837
M 5 5.000 0.80 25 1590 1272 20 1275 1020 15 955 764
M 6 6.000 1.00 25 1325 1325 20 1060 1060 15 795 795
M 8 8.000 1.25 25 995 1244 20 795 994 15 595 744
M 10 10.000 1.50 25 795 1193 20 635 953 15 475 713
Wrought aluminium alloys M 1 1.000 0.25 30 9550 2388 25 7960 1990 20 6365 1591
Si < 6% M 1.2 1.200 0.25 30 7960 1990 25 6630 1658 20 5305 1326
not hardened M 1.4 1.400 0.30 30 6820 2046 25 5685 1706 20 4545 1364
M 1.6 1.600 0.35 30 5970 2090 25 4975 1741 20 3980 1393
M 1.8 1.800 0.35 30 5305 1857 25 4420 1547 20 3535 1237
M 2 2.000 0.40 30 4775 1910 25 3980 1592 20 3185 1274
M 2.2 2.200 0.45 30 4340 1953 25 3615 1627 20 2895 1303
M 2.5 2.500 0.45 30 3820 1719 25 3185 1433 20 2545 1145
M 3 3.000 0.50 30 3185 1593 25 2655 1328 20 2120 1060
Wrought aluminium alloys M 4 4.000 0.70 30 2385 1670 25 1990 1393 20 1590 1113
Si < 6% M 5 5.000 0.80 30 1910 1528 25 1590 1272 20 1275 1020
not hardened M 6 6.000 1.00 30 1590 1590 25 1325 1325 20 1060 1060
M 8 8.000 1.25 30 1195 1494 25 995 1244 20 795 994
M 10 10.000 1.50 30 955 1433 25 795 1193 20 635 953
Unalloyed copper M 1 1.000 0.25 15 4775 1194 10 3185 796 10 3185 796
M 1.2 1.200 0.25 15 3980 995 10 2655 664 10 2655 664
M 1.4 1.400 0.30 15 3410 1023 10 2275 683 10 2275 683
M 1.6 1.600 0.35 15 2985 1045 10 1990 697 10 1990 697
M 1.8 1.800 0.35 15 2655 929 10 1770 620 10 1770 620
M 2 2.000 0.40 15 2385 954 10 1590 636 10 1590 636
M 2.2 2.200 0.45 15 2170 977 10 1445 650 10 1445 650
M 2.5 2.500 0.45 15 1910 860 10 1275 574 10 1275 574
M 3 3.000 0.50 15 1590 795 10 1060 530 10 1060 530
Unalloyed copper M 4 4.000 0.70 15 1195 837 10 795 557 10 795 557
M 5 5.000 0.80 15 955 764 10 635 508 10 635 508
M 6 6.000 1.00 15 795 795 10 530 530 10 530 530
M 8 8.000 1.25 15 595 744 10 400 500 10 400 500
M 10 10.000 1.50 15 475 713 10 320 480 10 320 480
Non ferrous metal M 1 1.000 0.25 15 4775 1194 10 3185 796 10 3185 796
A 5 > 15% M 1.2 1.200 0.25 15 3980 995 10 2655 664 10 2655 664
M 1.4 1.400 0.30 15 3410 1023 10 2275 683 10 2275 683
M 1.6 1.600 0.35 15 2985 1045 10 1990 697 10 1990 697
M 1.8 1.800 0.35 15 2655 929 10 1770 620 10 1770 620
M 2 2.000 0.40 15 2385 954 10 1590 636 10 1590 636
M 2.2 2.200 0.45 15 2170 977 10 1445 650 10 1445 650
M 2.5 2.500 0.45 15 1910 860 10 1275 574 10 1275 574
M 3 3.000 0.50 15 1590 795 10 1060 530 10 1060 530
Non ferrous metal M 4 4.000 0.70 15 1195 837 10 795 557 10 795 557
A 5 > 15% M 5 5.000 0.80 15 955 764 10 635 508 10 635 508
M 6 6.000 1.00 15 795 795 10 530 530 10 530 530
M 8 8.000 1.25 15 595 744 10 400 500 10 400 500
M 10 10.000 1.50 15 475 713 10 320 480 10 320 480

fraisa.com
328
