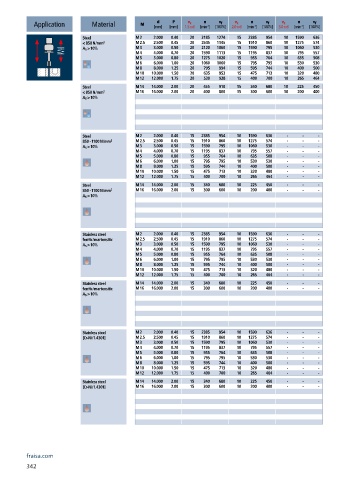

Page 344 - Carbide drills I Thread cutting tools 2023

v f
v c
n
n
d
P
v c
v f
n
v f
v c
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 2 2.000 0.40 20 3185 1274 15 2385 954 10 1590 636
< 850 N/mm 2 M 2.5 2.500 0.45 20 2545 1145 15 1910 860 10 1275 574
A 5 > 10% M 3 3.000 0.50 20 2120 1060 15 1590 795 10 1060 530
M 4 4.000 0.70 20 1590 1113 15 1195 837 10 795 557
M 5 5.000 0.80 20 1275 1020 15 955 764 10 635 508
M 6 6.000 1.00 20 1060 1060 15 795 795 10 530 530
M 8 8.000 1.25 20 795 994 15 595 744 10 400 500
M 10 10.000 1.50 20 635 953 15 475 713 10 320 480
M 12 12.000 1.75 20 530 928 15 400 700 10 265 464
Steel M 14 14.000 2.00 20 455 910 15 340 680 10 225 450
< 850 N/mm 2 M 16 16.000 2.00 20 400 800 15 300 600 10 200 400
A 5 > 10%
Steel M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
850 - 1100 N/mm 2 M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
A 5 > 10% M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
M 4 4.000 0.70 15 1195 837 10 795 557 - - -
M 5 5.000 0.80 15 955 764 10 635 508 - - -
M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -
M 12 12.000 1.75 15 400 700 10 265 464 - - -
Steel M 14 14.000 2.00 15 340 680 10 225 450 - - -
850 - 1100 N/mm 2 M 16 16.000 2.00 15 300 600 10 200 400 - - -
A 5 > 10%
Stainless steel M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
ferritc/martensitic M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
A 5 > 10% M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
M 4 4.000 0.70 15 1195 837 10 795 557 - - -
M 5 5.000 0.80 15 955 764 10 635 508 - - -
M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -
M 12 12.000 1.75 15 400 700 10 265 464 - - -
Stainless steel M 14 14.000 2.00 15 340 680 10 225 450 - - -
ferritc/martensitic M 16 16.000 2.00 15 300 600 10 200 400 - - -
A 5 > 10%

Stainless steel M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
[Cr-Ni/1.4301] M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
M 4 4.000 0.70 15 1195 837 10 795 557 - - -
M 5 5.000 0.80 15 955 764 10 635 508 - - -
M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -
M 12 12.000 1.75 15 400 700 10 265 464 - - -
Stainless steel M 14 14.000 2.00 15 340 680 10 225 450 - - -
[Cr-Ni/1.4301] M 16 16.000 2.00 15 300 600 10 200 400 - - -

fraisa.com
342
