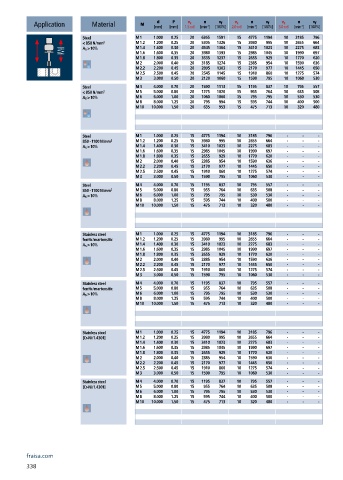

Page 340 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
n
v f
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 1 1.000 0.25 20 6365 1591 15 4775 1194 10 3185 796
< 850 N/mm 2 M 1.2 1.200 0.25 20 5305 1326 15 3980 995 10 2655 664
A 5 > 10% M 1.4 1.400 0.30 20 4545 1364 15 3410 1023 10 2275 683
M 1.6 1.600 0.35 20 3980 1393 15 2985 1045 10 1990 697
M 1.8 1.800 0.35 20 3535 1237 15 2655 929 10 1770 620
M 2 2.000 0.40 20 3185 1274 15 2385 954 10 1590 636
M 2.2 2.200 0.45 20 2895 1303 15 2170 977 10 1445 650
M 2.5 2.500 0.45 20 2545 1145 15 1910 860 10 1275 574
M 3 3.000 0.50 20 2120 1060 15 1590 795 10 1060 530
Steel M 4 4.000 0.70 20 1590 1113 15 1195 837 10 795 557
< 850 N/mm 2 M 5 5.000 0.80 20 1275 1020 15 955 764 10 635 508
A 5 > 10% M 6 6.000 1.00 20 1060 1060 15 795 795 10 530 530
M 8 8.000 1.25 20 795 994 15 595 744 10 400 500
M 10 10.000 1.50 20 635 953 15 475 713 10 320 480
Steel M 1 1.000 0.25 15 4775 1194 10 3185 796 - - -
850 - 1100 N/mm 2 M 1.2 1.200 0.25 15 3980 995 10 2655 664 - - -
A 5 > 10% M 1.4 1.400 0.30 15 3410 1023 10 2275 683 - - -
M 1.6 1.600 0.35 15 2985 1045 10 1990 697 - - -
M 1.8 1.800 0.35 15 2655 929 10 1770 620 - - -
M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
M 2.2 2.200 0.45 15 2170 977 10 1445 650 - - -
M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
Steel M 4 4.000 0.70 15 1195 837 10 795 557 - - -
850 - 1100 N/mm 2 M 5 5.000 0.80 15 955 764 10 635 508 - - -
A 5 > 10% M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -
Stainless steel M 1 1.000 0.25 15 4775 1194 10 3185 796 - - -
ferritc/martensitic M 1.2 1.200 0.25 15 3980 995 10 2655 664 - - -
A 5 > 10% M 1.4 1.400 0.30 15 3410 1023 10 2275 683 - - -
M 1.6 1.600 0.35 15 2985 1045 10 1990 697 - - -
M 1.8 1.800 0.35 15 2655 929 10 1770 620 - - -
M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
M 2.2 2.200 0.45 15 2170 977 10 1445 650 - - -
M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
Stainless steel M 4 4.000 0.70 15 1195 837 10 795 557 - - -
ferritc/martensitic M 5 5.000 0.80 15 955 764 10 635 508 - - -
A 5 > 10% M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -
Stainless steel M 1 1.000 0.25 15 4775 1194 10 3185 796 - - -
[Cr-Ni/1.4301] M 1.2 1.200 0.25 15 3980 995 10 2655 664 - - -
M 1.4 1.400 0.30 15 3410 1023 10 2275 683 - - -
M 1.6 1.600 0.35 15 2985 1045 10 1990 697 - - -
M 1.8 1.800 0.35 15 2655 929 10 1770 620 - - -
M 2 2.000 0.40 15 2385 954 10 1590 636 - - -
M 2.2 2.200 0.45 15 2170 977 10 1445 650 - - -
M 2.5 2.500 0.45 15 1910 860 10 1275 574 - - -
M 3 3.000 0.50 15 1590 795 10 1060 530 - - -
Stainless steel M 4 4.000 0.70 15 1195 837 10 795 557 - - -
[Cr-Ni/1.4301] M 5 5.000 0.80 15 955 764 10 635 508 - - -
M 6 6.000 1.00 15 795 795 10 530 530 - - -
M 8 8.000 1.25 15 595 744 10 400 500 - - -
M 10 10.000 1.50 15 475 713 10 320 480 - - -

fraisa.com
338
