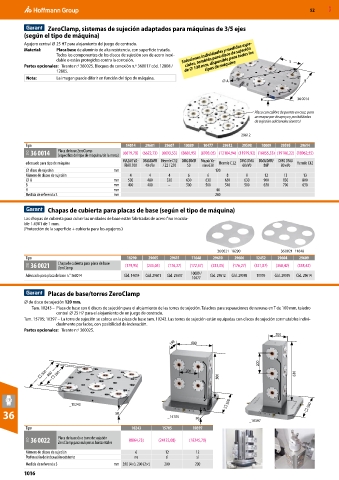

Page 1016 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

ZeroClamp, sistemas de sujeción adaptados para máquinas de 3/5 ejes
(según el tipo de máquina)
Agujero central ⌀ 25 H7 para alojamiento del juego de centrado.
Material: Placa base de aluminio de alta resistencia, con superficie tratada. Soluciones individuales y medidas espe-
Todos los componentes de los discos de sujeción son de acero inoxi- ciales, también para disco de sujeción
dable o están protegidos contra la corrosión. de ⌀ 138 mm, disponible para todos los S
Partes opcionales: Tirante n.º 360025. Bloques de conexión n.º 360017 cód. 12808 / tipos de máquina
12805.
Nota: La imagen puede diferir en función del tipo de máquina.
⌀ A B

H 36 0014

Placa con calibre de puntas en cruz, para
un mayor par de apoyo y posibilidades
de sujeción adicionales (centro)

_29612
Tipo 14014 29601 29607 10089 10477 29612 29598 10009 29595 29614
31O 36 0014 Placa de base ZeroClamp (6619,78) (6622,73) (6693,53) (8880,95) (8993,05) (12184,94) (11979,92) (16055,33) (19188,22) (18962,55)
(específico del tipo de máquina/de la mesa)
MAZAK VA- DMG DMU Hermle C12 DMG DMU Mazak Va- DMG DMU DMG DMU DMG DMU
adecuado para tipo de máquina Hermle C 32 Hermle C42
RIAX 500 40 eVo / 22 / 250 50 riax 630 60eV0 80P 80 eVo
⌀ disco de sujeción mm 120
Número de discos de sujeción 4 4 4 6 6 8 8 12 13 13
⌀ A mm 500 480 330 630 630 650 630 900 830 800
B mm 400 400 – 500 500 540 500 630 700 630
H mm 44
Medida de referencia S mm 200
Chapas de cubierta para placas de base (según el tipo de máquina)
Las chapas de cubierta para cubrir las unidades de base están fabricadas de acero fino inoxida-
ble 1.4301 de 1 mm.
(Protección de la superficie + cubierta para los agujeros.)

36 0021_18290 36 0021_11648
Tipo 18290 29605 29611 11648 29610 29606 12452 29604 29609
31O 36 0021 Chapa de cubierta para placa de base (179,95) (233,05) (176,27) (172,57) (233,05) (176,27) (331,87) (358,42) (358,42)
ZeroClamp
10089 /
Adecuado para placa de base n.° 360014 Cód. 14014 Cód. 29601 Cód. 29607 Cód. 29612 Cód. 29598 10009 Cód. 29595 Cód. 29614
10477
Placas de base/torres ZeroClamp
⌀ de disco de sujeción 120 mm.
Tam. 10243 – Placa de base con 6 discos de sujeción para el alojamiento de las torres de sujeción. Taladros para separaciones de ranuras en T de 100 mm, taladro
central ⌀ 25 H7 para el alojamiento de un juego de centrado.
Tam. 15705; 10397 – La torre de sujeción se coloca en la placa de base tam. 10243. Las torres de sujeción están equipadas con discos de sujeción conmutables indivi-
dualmente por lados, con posibilidad de indexación.
Partes opcionales: Tirante n.º 360025.
200
198 400

200
☐ 500 400 ☐ 350 200 500 630

☐ 500
_10243 ☐ 500
36 50 _15705
50
_10397
Tipo 10243 15705 10397

31O 36 0022 Placa de base 6x o torre de sujeción (8864,73) (24122,08) (18245,70)
ZeroClamp para máquinas horizontales
Número de discos de sujeción 6 12 12
Perforación de indexación existente no sí sí
Medida de referencia S mm 350 (4×), 200 (2×) 200 200
1016
