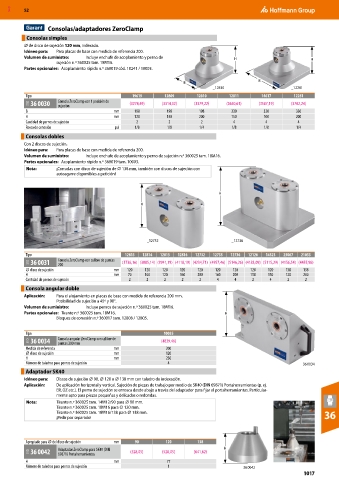

MXD 52

Consolas/adaptadores ZeroClamp
Consolas simples
⌀ de disco de sujeción 120 mm, indexado.
Idóneo para: Para placas de base con medida de referencia 200.
Volumen de suministro: Incluye enchufe de acoplamiento y perno de H H
sujeción n.º 360025 tam. 18M16.
Partes opcionales: Acoplamiento rápido n.º 360019 cód. 10241 / 10003.

B B
_12810 _12281
Tipo 19619 12809 12810 12811 14617 12281
31O 36 0030 Consola ZeroClamp con 1 posición de (3274,49) (3314,32) (3379,22) (3650,61) (3587,19) (3702,24)
sujeción
B mm 198 198 198 330 330 330
H mm 120 150 200 150 100 200
Cantidad de pernos de sujeción 2 2 2 4 4 4
Rosca de conexión pul 1/8 1/8 1/4 1/8 1/8 1/4
Consolas dobles
Con 2 discos de sujeción.
Idóneo para: Para placas de base con medida de referencia 200.
Volumen de suministro: Incluye enchufe de acoplamiento y perno de sujeción n.º 360025 tam. 18M16.
Partes opcionales: Acoplamiento rápido n.º 360019 tam. 10003.
Nota: ¡Consolas con disco de sujeción de ⌀ 138 mm, también con discos de sujeción con
autoagarre disponibles a petición!

H
H

_12732 _12736

Tipo 12813 12814 12815 12816 12732 12735 12736 12126 14523 25067 21033
31O 36 0031 Consola ZeroClamp con calibre de puntas (3736,16) (3885,14) (3941,19) (4118,19) (4234,71) (4957,46) (5146,26) (4183,09) (5115,29) (4156,54) (4455,96)
200
⌀ disco de sujeción mm 120 120 120 120 120 120 120 120 120 138 138
H mm 70 100 120 160 200 160 200 150 150 120 200
Cantidad de pernos de sujeción 2 2 2 2 2 4 4 2 4 2 2
Consola angular doble
Aplicación: Para el alojamiento en placas de base con medida de referencia 200 mm.
Posibilidad de sujeción a 45º y 90°.
Volumen de suministro: Incluye pernos de sujeción n.º 360025 tam. 18M16.
Partes opcionales: Tirante n.º 360025 tam. 18M16. H
Bloques de conexión n.º 360017 tam. 12808 / 12805.

Tipo 10035
31O 36 0034 Consola angular ZeroClamp con calibre de (4839,46)
puntas 200 mm
Medida de referencia mm 200
⌀ disco de sujeción mm 120
H mm 230
Número de taladros para pernos de sujeción 4 36 0034
Adaptador SK40
Idóneo para: Discos de sujeción ⌀ 90, ⌀ 120 o ⌀ 138 mm con taladro de indexación.
Aplicación: De aplicación horizontal y vertical. Sujeción de piezas de trabajo por medio de SK40 (DIN 69871) Portaherramientas (p. ej.
ER, OZ etc.). El perno de sujeción se enrosca desde abajo a través del adaptador para fijar el portaherramientas. Particular-
mente apto para piezas pequeñas y delicadas o redondas.
Nota: Tirante n.º 360025 tam. 14M12/90 para ⌀ 90 mm.
Tirante n.º 360025 tam. 18M16 para ⌀ 120 mm.
Tirante n.º 360025 tam. 18M16/138 para ⌀ 138 mm. 36
¡Pedir por separado!

Apropiado para ⌀ del disco de sujeción mm 90 120 138
31O 36 0042 Adaptador ZeroClamp para SK40 (DIN (528,05) (528,05) (641,62) H
69871) Portaherramientas
H mm 77
Número de taladros para pernos de sujeción 1 36 0042
1017
