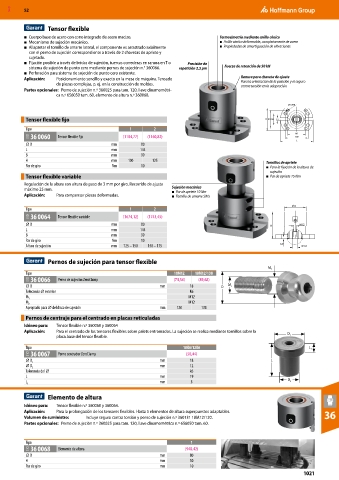

MXD 52

Tensor flexible
■ Cuerpo base de acero con cono integrado de acero macizo. Termosimetría mediante anillo cónico
■ Mecanismo de sujeción mecánico. ■ Anillo cónico deformable, completamente de acero
■ Al apretar el tornillo de amarre lateral, el componente es arrastrado axialmente ■ Propiedades de amortiguación de vibraciones
con el perno de sujeción correspondiente a través de 2 chavetas de apriete y
sujetado.
■ Fijación posible a través de bridas de sujeción, tuercas correderas en ranura en T o Precisión de
sistema de sujeción de punto cero mediante pernos de sujeción n.° 360066. repetición 2,5 µm Fuerza de retención de 50 kN
■ Perforación para sistema de sujeción de punto cero existente.
Aplicación: Posicionamiento sencillo y exacto en la mesa de máquina. Tensado Ranura para chaveta de ajuste
Para la orientación de la posición y el seguro
de piezas complejas, p. ej. en la construcción de moldes. contra torsión en la adaptación
Partes opcionales: Perno de sujeción n.º 360025 para tam. 120, llave dinamométri-
ca n.º 656050 tam. 60, elemento de altura n.º 360068.
Ø 12H8

Tensor flexible fijo B 80 50 13
Tipo 1 2
80
31O 36 0060 Tensor flexible fijo (1104,77) (1160,82) 100
L
⌀ D mm 80
L mm 144
B mm 99
H mm 100 125 Tornillos de apriete
Par de giro Nm 10 ■ Para la fijación de la altura de
sujeción
Tensor flexible variable ■ Par de apriete 15 Nm
Regulación de la altura con altura de paso de 3 mm por giro. Recorrido de ajuste
máximo 25 mm. Sujeción mecánica
■ Par de apriete 10 Nm
Aplicación: Para compensar piezas deformadas. ■ Tornillo de amarre SW5
Ø D
Tipo 1 2
31O 36 0064 Tensor flexible variable (1674,12) (1743,45)
⌀ D mm 80 H M12
L mm 144
B mm 99
Par de giro Nm 10
Altura de sujeción mm 125 – 150 150 – 175 6,9 Ø 18

Pernos de sujeción para tensor flexible

M 2
Tipo 18M12 18M12/138
31O 36 0066 Perno de sujeción ZeroClamp (74,34) (89,68)
⌀ D mm 18 D M 1
Tolerancia ⌀ exterior K6
M 1 M12
M 2 M12
Apropiado para ⌀ del disco de sujeción mm 120 138
Pernos de centraje para el centrado en placas reticuladas
Idóneo para: Tensor flexible n.º 360060 y 360064
Aplicación: Para el centrado de los tensores flexibles sobre palets entramados. La sujeción se realiza mediante tornillos sobre la
placa base del tensor flexible. D 1

Tipo 18K6/12K6 L 1
31O 36 0067 Perno centrador ZeroClamp (50,44)
⌀ D 1 mm 18 L
⌀ D 2 mm 12
Tolerancia del ⌀ k6
L mm 19
L 1 mm 5 D 2

Elemento de altura
Idóneo para: Tensor flexible n.º 360060 y 360064.
Aplicación: Para la prolongación de los tensores flexibles. Hasta 5 elementos de altura superpuestos adaptables. 36
Volumen de suministro: Incluye seguro contra torsión y perno de sujeción n.º 360131 18M12/120.
Partes opcionales: Perno de sujeción n.º 360025 para tam. 120, llave dinamométrica n.º 656050 tam. 60.

Tipo 1
31O 36 0068 Elemento de altura (948,42)
⌀ D mm 80
H mm 50
Par de giro mm 10
1021
