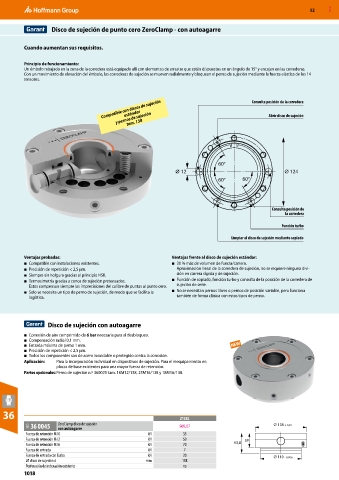

Disco de sujeción de punto cero ZeroClamp - con autoagarre

Cuando aumentan sus requisitos.

Principio de funcionamiento:
Un émbolo rebajado en la zona de la corredera está equipado allí con elementos de arrastre que están dispuestos en un ángulo de 15° y encajan en las correderas.
Con un movimiento de elevación del émbolo, las correderas de sujeción se mueven radialmente y bloquean el perno de sujeción mediante la fuerza elástica de los 14
tensores.

Compatible con discos de sujeción Consulta posición de la corredera
estándar
y pernos de sujeción
Abrir disco de sujeción
tam. 138

60°
12 124
60° 60°

Consulta posición de
la corredera

Función turbo

Limpiar el disco de sujeción mediante soplado

Ventajas probadas: Ventajas frente al disco de sujeción estándar:
■ Compatible con instalaciones existentes. ■ 30 % más de volumen de fuerza/carrera.
■ Precisión de repetición < 2,5 µm. Aproximación lineal de la corredera de sujeción, no se requiere ninguna divi-
■ Siempre sin holgura gracias al principio HSK. sión en carrera rápida y de sujeción.
■ Termosimetría gracias a conos de sujeción pretensados. ■ Función de soplado, función turbo y consulta de la posición de la corredera de
Estos compensan siempre las imprecisiones del calibre de puntas al punto cero. sujeción de serie.
■ Solo se necesita un tipo de perno de sujeción, de modo que se facilita la ■ No se necesitan pernos libres o pernos de posición variable, pero funciona
logística. también de forma clásica con estos tipos de perno.

Disco de sujeción con autoagarre

■ Conexión de aire comprimido de 6 bar necesaria para el desbloqueo.
■ Compensación radial 0,1 mm.
■ Entrada máxima de perno 1 mm.
■ Precisión de repetición < 2,5 µm.
■ Todos los componentes son de acero inoxidable o protegido contra la corrosión.
Aplicación: Para la incorporación individual en dispositivos de sujeción. Para el reequipamiento en
placas de base existentes para una mayor fuerza de retención.
Partes opcionales: Perno de sujeción n.º 360025 tam. 18M12/138, 25M16/138 y 18M16/138.

36 Z138L

31O 36 0045 ZeroClamp disco de sujeción 969,07 138 ± 0,01
con autoagarre
Fuerza de retención M10 kN 35
Fuerza de retención M12 kN 50 39
Fuerza de retención M16 kN 70 53,8
Fuerza de entrada kN 7
Fuerza de entrada con Turbo kN 20 110 - 0,006
⌀ disco de sujeción d mm 138
Perforación de indexación existente no
