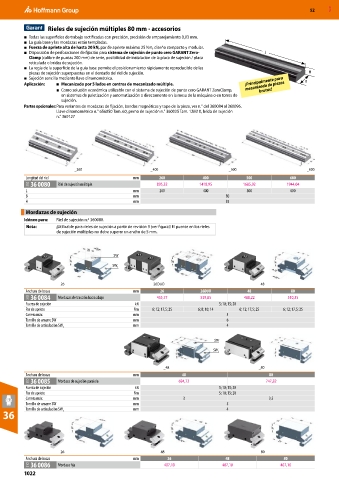

52 MXD

Rieles de sujeción múltiples 80 mm - accesorios
■ Todas las superficies de trabajo rectificadas con precisión, precisión de emparejamiento 0,03 mm.
■ La guía base y las mordazas están templadas.
■ Fuerza de apriete alta de hasta 20 kN, par de apriete máximo 25 Nm, diseño compacto y modular.
■ Disposición de perforaciones de fijación para sistema de sujeción de punto cero GARANT Zero- L
Clamp (calibre de puntas 200 mm) de serie, posibilidad de instalación de la placa de sujeción / placa
reticulada o bridas de sujeción.
■ La regla de la superficie de la guía base permite el posicionamiento rápidamente reproducible de las
piezas de sujeción superpuestas en el dentado del riel de sujeción. H
■ Sujeción sencilla mediante llave dinamométrica. ¡Principalmente para B
Aplicación: ■ Mecanizado por 5 lados en centros de mecanizado múltiple. mecanizado de piezas
■ Como solución económica utilizable con el sistema de sujeción de punto cero GARANT ZeroClamp, brutas!
en sistemas de paletización y automatización o directamente en la mesa de la máquina o en torres de
sujeción.
Partes opcionales: Para variantes de mordazas de fijación, bandas magnéticas y tope de la pieza, ver n.° del 360084 al 360096.
Llave dinamométrica n.° 656050 Tam. 60, perno de sujeción n.° 360025 Tam. 12M10, brida de sujeción
n.° 360127

_260 _400 _500 _600
Longitud del riel mm 260 400 500 600
31O 36 0080 Riel de sujeción múltiple 895,32 1418,95 1685,92 1944,04
L mm 260 400 500 600
B mm 80
H mm 35
Mordazas de sujeción
Idóneo para: Riel de sujeción n.º 360080.
Nota: ¡Utilizable para rieles de sujeción a partir de revisión 3 (ver figura)! El puente en los rieles
de sujeción múltiples no debe superar un ancho de 5 mm.

SW
SW 1

_26 _26DUO _48
Anchura de bocas mm 26 26DUO 48 80
31O 36 0084 Mordazas de tracción hacia abajo 455,77 539,85 488,22 510,35
Fuerza de sujeción kN 5; 10; 15; 20
Par de apriete Nm 6; 12; 17,5; 25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25
Carrera máx. mm 3
Tornillo de amarre SW mm 6
Tornillo de articulación SW 1 mm 4

SW

SW 1

_48 _80
Anchura de bocas mm 48 80
31O 36 0085 Mordaza de sujeción paralela 694,72 747,82
Fuerza de sujeción kN 5; 10; 15; 20
Par de apriete Nm 5; 10; 15; 20
Carrera máx. mm 3 3,5
Tornillo de amarre SW mm 5
Tornillo de articulación SW 1 mm 4
36

_26 _48 _80
Anchura de bocas mm 26 48 80
31O 36 0086 Mordaza fija 407,10 407,10 407,10
1022
