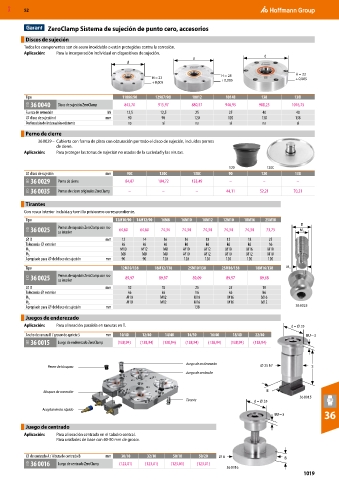

MXD 52

ZeroClamp Sistema de sujeción de punto cero, accesorios
Discos de sujeción
Todos los componentes son de acero inoxidable o están protegidos contra la corrosión.
Aplicación: Para la incorporación individual en dispositivos de sujeción.
d d
d

H = 28 H = 33
H = 22 + 0,005 + 0,005
+ 0,005

Tipo 11886/90 12987/90I 10012 10148 138 138I
31O 36 0040 Disco de sujeción ZeroClamp 843,70 915,97 880,57 946,95 988,25 1076,75
Fuerza de retención kN 12,5 12,5 25 25 40 40
⌀ disco de sujeción d mm 90 90 120 120 138 138
Perforación de indexación existente no sí no sí no sí

Perno de cierre
36 0029 – Cubierta con forma de plato con obturación por todo el disco de sujeción, incluidos pernos
de cierre.
Aplicación: Para proteger las zonas de sujeción no usadas de la suciedad y las virutas.

_120 _120C
⌀ disco de sujeción mm 90C 120C 138C 90 120 138
31O 36 0029 Perno de cierre 84,07 104,72 133,49 – – –
31O 36 0035 Pernos de cierre originales ZeroClamp – – – 44,11 52,21 70,21

Tirantes
Con rosca interior incluida y tornillo prisionero correspondiente.
Tipo 12M10/90 14M12/90 16M8 16M10 18M12 12M10 18M16 25M10
D
31O 36 0025 Pernos de sujeción ZeroClamp con ros- 64,60 64,60 74,34 74,34 74,34 74,34 74,34 73,75 M 1
ca interior
⌀ D mm 12 14 16 16 18 12 18 25
Tolerancia ⌀ exterior k6 k6 k6 k6 k6 k6 k6 h6
M10 M12 M8 M10 M12 M10 M16 M10
M 1
M8 M8 M8 M10 M12 M10 M12 M10
M 2
Apropiado para ⌀ del disco de sujeción mm 90 90 120 120 120 120 120 120
Tipo 12M10/138 18M12/138 25M10/138 25M16/138 18M16/138 M 2
31O 36 0025 Pernos de sujeción ZeroClamp con ros- 89,97 89,97 89,09 89,97 89,68
ca interior
⌀ D mm 12 18 25 25 18
Tolerancia ⌀ exterior k6 k6 h6 k6 k6
M10 M12 M10 M16 M16
M 1
M10 M12 M16 M16 M12
M 2
Apropiado para ⌀ del disco de sujeción mm 138 36 0025
Juegos de enderezado
Aplicación: Para alineación paralela en ranuras en T. d = ⌀ 35
Ancho de ranura B / grosor de apriete S mm 10/40 12/40 14/40 14/50 16/40 18/40 22/40 BU = 3
31O 36 0015 Juego de enderezado ZeroClamp (138,94) (138,94) (138,94) (138,94) (138,94) (138,94) (138,94)

Juego de enderezado
Perno de bloqueo ⌀ 25 h7 S
Juego de centrado

Bloques de conexión B
36 0015
Tirante d = ⌀ 35
Acoplamiento rápido
BU = 3 36

Juego de centrado
Aplicación: Para alineación centrada en el taladro central.
Para unidades de base con 40-50 mm de grosor.

⌀ de centrado A / Altura de centrado B mm 30/10 32/10 50/10 50/20 ⌀ A B
31O 36 0016 Juego de centrado ZeroClamp (123,01) (123,01) (123,01) (123,01)
36 0016
