MXD 52

L
MDI Tipo f8 3 h6 HPC L1
N
DIN
38° ≠ e 6535 HB LC
a 0,4×D

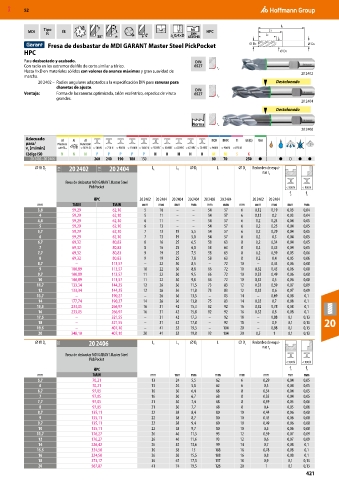

Fresa de desbastar de MDI GARANT Master Steel PickPocket Dc DS
HPC D1
Para desbastado y acabado. DIN
Con radio en los extremos del filo de corte similar a tórico. 6527
r v
Hasta 1×D en materiales sólidos con valores de avance máximos y gran suavidad de 20 2402
marcha.
20 2402 – Radios angulares adaptados a la especificación DIN para ranuras para Destalonado
chavetas de ajuste. DIN
Ventaja: Forma de las ranuras optimizada, talón excéntrico, espacios de viruta 6527
grandes. r v
20 2404
Destalonado

Norma r v
20 2406
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 2402– 20 2406 260 240 190 180 150 80 70 250 ● ● ○ ● ●
⌀ f8 D C 11X 20 2402 11X 20 2404 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de esqui-
nas r v
Fresa de desbastar MDI GARANT Master Steel
PickPocket < 900 N < 900 N
f z f z
HPC 20 2402 20 2404 20 2404 20 2404 20 2402 20 2404 20 2402 20 2404
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
3,8 59,29 62,10 5 10 – – 54 57 6 0,12 0,19 0,03 0,04
4 59,29 62,10 5 11 – – 54 57 6 0,12 0,2 0,03 0,04
4,8 59,29 62,10 6 11 – – 54 57 6 0,2 0,24 0,04 0,05
5 59,29 62,10 6 13 – – 54 57 6 0,2 0,25 0,04 0,05
5,7 59,29 62,10 7 13 19 5,5 54 57 6 0,2 0,29 0,04 0,05
6 59,29 62,10 7 13 19 5,8 54 57 6 0,2 0,3 0,04 0,05
6,7 69,32 80,83 8 16 25 6,5 58 63 8 0,2 0,34 0,04 0,05
7 69,32 80,83 8 16 25 6,8 58 63 8 0,2 0,35 0,04 0,05
7,7 69,32 80,83 9 19 25 7,5 58 63 8 0,2 0,39 0,05 0,06
8 69,32 80,83 9 19 25 7,8 58 63 8 0,2 0,4 0,05 0,06
8,7 – 113,57 – 22 30 8,5 – 72 10 – 0,44 0,06 0,08
9 100,89 113,57 10 22 30 8,8 66 72 10 0,32 0,45 0,06 0,08
9,7 100,89 113,57 11 22 30 9,5 66 72 10 0,32 0,49 0,06 0,08
10 100,89 113,57 11 22 30 9,8 66 72 10 0,32 0,5 0,06 0,08
11,7 133,34 144,25 12 26 36 11,5 73 83 12 0,32 0,59 0,07 0,09
12 133,34 144,25 12 26 36 11,8 73 83 12 0,32 0,6 0,07 0,09
13,7 – 190,27 – 26 36 13,5 – 83 14 – 0,69 0,08 0,1
14 177,74 190,27 14 26 36 13,8 75 83 14 0,32 0,7 0,08 0,1
15,5 233,05 266,97 16 31 42 15,3 82 92 16 0,32 0,78 0,08 0,1
16 233,05 266,97 16 31 42 15,8 82 92 16 0,32 0,8 0,08 0,1
17,5 – 321,55 – 31 42 17,3 – 92 18 – 0,88 0,1 0,13
18 – 321,55 – 31 42 17,8 – 92 18 – 0,9 0,1 0,13 20
19,5 – 407,10 – 41 52 19,3 – 104 20 – 0,98 0,1 0,13
20 348,10 407,10 20 41 52 19,8 92 104 20 0,5 1 0,1 0,13
⌀ f8 D C 11X 20 2406 L c L 1 ⌀ D 1 L ⌀ D s Redondeo de esqui-
nas r v
Fresa de desbastar MDI GARANT Master Steel
PickPocket
< 900 N < 900 N
HPC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
5,7 70,21 13 24 5,5 62 6 0,29 0,04 0,05
6 70,21 13 24 5,8 62 6 0,3 0,04 0,05
6,7 97,05 16 30 6,4 68 8 0,34 0,04 0,05
7 97,05 16 30 6,7 68 8 0,35 0,04 0,05
7,7 97,05 21 30 7,4 68 8 0,39 0,05 0,06
8 97,05 21 30 7,7 68 8 0,4 0,05 0,06
8,7 135,11 22 38 8,4 80 10 0,44 0,06 0,08
9 135,11 22 38 8,7 80 10 0,45 0,06 0,08
9,7 135,11 22 38 9,4 80 10 0,49 0,06 0,08
10 135,11 22 38 9,7 80 10 0,5 0,06 0,08
11,7 176,27 26 46 11,3 93 12 0,59 0,07 0,09
12 176,27 26 46 11,6 93 12 0,6 0,07 0,09
14 226,42 26 52 13,6 99 14 0,7 0,08 0,1
15,5 324,50 36 58 15 108 16 0,78 0,08 0,1
16 324,50 36 58 15,5 108 16 0,8 0,08 0,1
18 373,17 36 67 17,5 117 18 0,9 0,1 0,13
20 567,87 41 74 19,5 126 20 1 0,1 0,13
