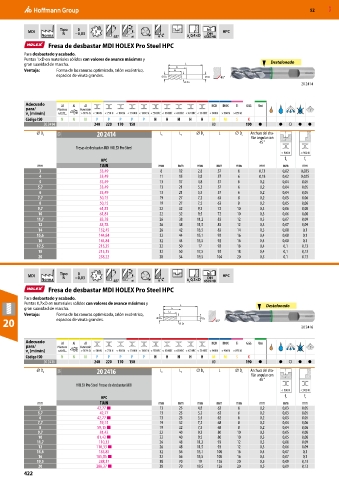

Page 422 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI Tipo 0 3 h6 HPC
DIN
−0,03
N
Norma 45° ≠ e 6535 HB
a 0,4×D
Fresa de desbastar MDI HOLEX Pro Steel HPC
Para desbastado y acabado.
Puntas 1×D en materiales sólidos con valores de avance máximos y
gran suavidad de marcha. L Destalonado
L1
Ventaja: Forma de las ranuras optimizada, talón excéntrico, LC
espacios de viruta grandes. Dc DS 45°
D1 20 2414

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 2414 240 220 170 150 80 190 ● ● ○ ● ●
⌀ D C 12X 20 2414 L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
flán angular con
45 °
Fresas de desbastar MDI HOLEX Pro Steel
< 900 N < 900 N
f f
HPC z z
mm TiAlN mm mm mm mm mm mm mm mm
3 33,49 8 12 2,8 57 6 0,13 0,02 0,025
4 33,49 11 15 3,8 57 6 0,18 0,02 0,025
5 33,49 13 17 4,8 57 6 0,2 0,04 0,05
5,7 33,49 13 21 5,2 57 6 0,2 0,04 0,05
6 33,49 13 21 5,5 57 6 0,2 0,04 0,05
7,7 50,15 19 27 7,2 63 8 0,2 0,05 0,06
8 50,15 19 27 7,5 63 8 0,2 0,05 0,06
9,7 61,81 22 32 9,2 72 10 0,3 0,06 0,08
10 61,81 22 32 9,5 72 10 0,3 0,06 0,08
11,7 83,78 26 38 11,2 83 12 0,3 0,07 0,09
12 83,78 26 38 11,5 83 12 0,3 0,07 0,09
14 132,45 26 42 13,5 83 14 0,3 0,08 0,1
15,6 144,84 32 44 15,1 92 16 0,4 0,08 0,1
16 144,84 32 44 15,5 92 16 0,4 0,08 0,1
17,5 215,35 32 50 17 92 18 0,4 0,1 0,13
18 215,35 32 50 17,5 92 18 0,4 0,1 0,13
20 238,22 38 54 19,5 104 20 0,5 0,1 0,13

MDI Tipo 0 3 h6 HPC
−0,03
N
DIN
a 0,3×D
Norma 45° ≠ e 6535 HB
Fresa de desbastar MDI HOLEX Pro Steel HPC
Para desbastado y acabado.
Puntas 0,7×D en materiales sólidos con valores de avance máximos y L Destalonado
gran suavidad de marcha. L1
LC
Ventaja: Forma de las ranuras optimizada, talón excéntrico,
20 espacios de viruta grandes. Dc D1 DS 45° 20 2416
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 2416 240 220 170 150 80 190 ● ● ○ ● ●
⌀ D C 12X 20 2416 L c L 1 ⌀ D 1 L ⌀ D s Anchura del cha-
flán angular con
45 °
HOLEX Pro Steel Fresas de desbastar MDI
< 900 N < 900 N
HPC f z f z
mm TiAlN mm mm mm mm mm mm mm mm
5 42,77 ■ 13 25 4,8 62 6 0,2 0,03 0,05
5,7 42,77 13 25 5,2 62 6 0,2 0,03 0,05
6 42,77 ■ 13 25 5,5 62 6 0,2 0,03 0,05
7,7 59,15 19 32 7,2 68 8 0,2 0,04 0,06
8 59,15 ■ 19 32 7,5 68 8 0,2 0,04 0,06
9,7 81,42 22 40 9,2 80 10 0,3 0,05 0,08
10 81,42 ■ 22 40 9,5 80 10 0,3 0,05 0,08
11,7 110,33 26 48 11,2 93 12 0,3 0,06 0,09
12 110,33 ■ 26 48 11,5 93 12 0,3 0,06 0,09
15,6 185,85 32 56 15,1 108 16 0,4 0,07 0,1
16 185,85 ■ 32 56 15,5 108 16 0,4 0,07 0,1
19,5 288,37 38 70 19 126 20 0,5 0,09 0,13
20 288,37 ■ 38 70 19,5 126 20 0,5 0,09 0,13
422
