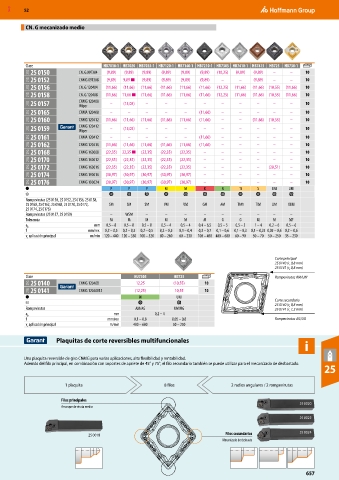

Page 657 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

CN. G mecanizado medio

Clase HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7210-1 HU7305 HB7410-1 HB7415 HB725 HB730-1
21G 25 0150 CN. G 09T304 (9,89) (9,89) (9,89) (9,89) (9,89) (9,89) (10,25) (9,89) (9,89) – – 10
21G 25 0152 CNMG 09T308 (9,89) 9,89 ■ (9,89) (9,89) (9,89) (9,89) – – (9,89) – – 10
21G 25 0156 CN. G 120404 (11,66) (11,66) (11,66) (11,66) (11,66) (11,66) (12,25) (11,66) (11,66) (10,55) (11,66) 10
21G 25 0158 CN. G 120408 (11,66) 11,66 ■ (11,66) (11,66) (11,66) (11,66) (12,25) (11,66) (11,66) (10,55) (11,66) 10
21G 25 0157 CNMG 120408 – (13,05) – – – – – – – – – 10
Wiper
21G 25 0165 CNMA 120408 – – – – – (11,66) – – – – – 10
21G 25 0160 CNMG 120412 (11,66) (11,66) (11,66) (11,66) (11,66) (11,66) – – (11,66) (10,55) – 10
21G 25 0159 CNMG 120412 – (13,05) – – – – – – – – – 10
Wiper
21G 25 0161 CNMA 120412 – – – – – (11,66) – – – – – 10
21G 25 0162 CNMG 120416 (11,66) (11,66) (11,66) (11,66) (11,66) (11,66) – – – – – 10
21G 25 0168 CNMG 160608 (22,35) 22,35 ■ (22,35) (22,35) (22,35) – – – – – – 10
21G 25 0170 CNMG 160612 (22,35) (22,35) (22,35) (22,35) (22,35) – – – – – – 10
21G 25 0172 CNMG 160616 (22,35) (22,35) (22,35) (22,35) (22,35) – – – – (20,51) – 10
21G 25 0174 CNMG 190616 (30,97) (30,97) (30,97) (30,97) (30,97) – – – – – – 10
21G 25 0176 CNMG 190624 (30,97) (30,97) (30,97) (30,97) (30,97) – – – – – – 10
P P P M M K N Ti S UNI UNI

Rompevirutas (25 0150, 25 0152, 25 0156, 25 0158,
25 0160, 25 0162, 25 0168, 25 0170, 25 0172, SM SM SM VM VM GM AM TAM TIM UM XUM
25 0174, 25 0176)
Rompevirutas (25 0157, 25 0159) – WSM – – – – – – – – –
Tolerancia M M M M M M G G M M MF
a p mm 0,5 – 8 0,5 – 8 0,5 – 8 0,5 – 4 0,5 – 4 0,4 – 6,5 0,5 – 5 0,5 – 3 1 – 4 0,2 – 6 0,5 – 6
f mm/rev. 0,2 – 0,5 0,2 – 0,5 0,2 – 0,5 0,2 – 0,5 0,1 – 0,4 0,3 – 0,7 0,1 – 0,6 0,1 – 0,3 0,1 – 0,25 0,05 – 0,6 0,2 – 0,6
v aplicación principal m/min 120 – 440 120 – 350 100 – 320 80 – 260 60 – 230 100 – 450 400 – 600 60 – 90 50 – 70 50 – 250 35 – 230
c

Corte principal
25 0140 (r ε 0,8 mm)
25 0141 (r ε 0,8 mm)
Clase HU7305 HB725 Rompevirutas AM/UM
21G 25 0140 CNMG 120408 12,25 (10,55) 10
21G 25 0141 CNMG 12040812 (12,25) 10,55 10
N UNI
Corte secundario
25 0140 (r ε 0,8 mm)
Rompevirutas AM/AG UM/UG 25 0141 (r ε 1,2 mm)
a p mm 0,2 – 4
f mm/rev. 0,1 – 0,8 0,05 – 0,8 Rompevirutas AG/UG
v aplicación principal m/min 400 – 600 50 – 250
c
Plaquitas de corte reversibles multifuncionales

Una plaquita reversible de giro CNMG para varias aplicaciones, alta flexibilidad y rentabilidad.
Además del filo principal, en combinación con soportes de apriete de 45° y 75°, el filo secundario también se puede utilizar para el mecanizado de desbastado.
25

1 plaquita 8 filos 2 radios angulares / 2 rompevirutas

Filos principales
25 0020
Arranque de viruta medio
25 0022

25 0018 Filos secundarios 25 0024
Mecanizado de desbaste

657
