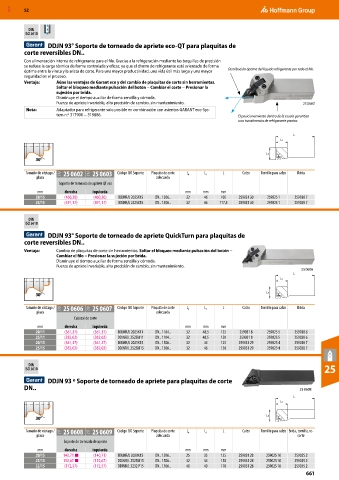

P. 661

MXD  52



           DIN
          ISO 5610
                     
                  DDJN 93° Soporte de torneado de apriete eco-QT para plaquitas de
          corte reversibles DN..
          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión
          se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma
          óptima entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una mayor   Distribución óptima del líquido refrigerante por todo el filo.
          seguridad en el proceso.
          Ventaja:   Aúne las ventajas de Garant eco y del cambio de plaquitas de corte sin herramientas.
                     Soltar el bloqueo mediante pulsación del botón − Cambiar el corte − Presionar la
                     sujeción por brida.
                     Disminuye el tiempo auxiliar de forma sencilla y cómoda.
                     Fuerza de apriete invariable, alta precisión de cambio, sin mantenimiento.            25 0602
          Nota:      Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-Sys-
                     tem n.º 317900 − 319886.                                        El posicionamiento dentro de la escala garantiza
                                                                                     una transferencia de refrigerante precisa.

                                                                                                        L
                                                                                                    L1


                                                                                               L4
              30°
          Tamaño de vástago /   21U  25 0602  21U  25 0603  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo  Brida
              placa                                     adecuada
                      Soporte de torneado de apriete QT eco
              mm        derecha   izquierda                       mm    mm     mm
              20/15     (460,20)  (460,20)  DDJNR/L 2025X15  DN.. 1506..  32  46  105  259031 30  259025 1  259038 7
              25/15     (491,17)  (491,17)  DDJNR/L 2525X15  DN.. 1506..  32  46  117,5  259031 30  259025 1  259038 7


           DIN
          ISO 5610
                
                  DDJN 93° Soporte de torneado de apriete QuickTurn para plaquitas de
          corte reversibles DN..
          Ventaja:   Cambio de plaquitas de corte sin herramientas. Soltar el bloqueo mediante pulsación del botón −
                     Cambiar el filo − Presionar la sujeción por brida.
                     Disminuye el tiempo auxiliar de forma sencilla y cómoda.
                     Fuerza de apriete invariable, alta precisión de cambio, sin mantenimiento.
                                                                                                           25 0606
                                                                                                        L
                                                                                                    L1

              30°                                                                              L4

          Tamaño de vástago /   21U  25 0606  21U  25 0607  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo  Brida
              placa                                     adecuada
                           Cabezal de corte
              mm        derecha   izquierda                       mm    mm     mm
              20/11     (361,37)  (361,37)  DDJNR/L 2025K11  DN.. 1104..  32  48,5  125  259031 8  259025 5  259038 6
              25/11     (382,02)  (382,02)  DDJNR/L 2525M11  DN.. 1104..  32  48,5  150  259031 8  259025 5  259038 6
              20/15     (361,37)  (361,37)  DDJNR/L 2025K15  DN.. 1506..  32  46  125  259031 29  259025 4  259038 7
              25/15     (382,02)  (382,02)  DDJNR/L 2525M15  DN.. 1506..  32  46  150  259031 29  259025 4  259038 7


           DIN
          ISO 5610                                                                                                 25
                
                  DDJN 93 º Soporte de torneado de apriete para plaquitas de corte
          DN..                                                                                            25 0608
                                                                                                        L
                                                                                                    L1

              30°                                                                              L4

          Tamaño de vástago /   21T  25 0608  21T  25 0609  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para calzo Brida, tornillo, re-
              placa                                     adecuada                                         sorte
                       Soporte de torneado de apriete
              mm        derecha   izquierda                       mm    mm     mm
              20/15    140,71 ■   (140,71)  DDJNR/L 2020K15  DN.. 1506..  25  35  125  259031 28  259025 10  259035 2
              25/15    152,67 ■   (152,67)  DDJNR/L 2525M15  DN.. 1506..  32  36  150  259031 28  259025 10  259035 2
              32/15     (172,57)  (172,57)  DDJNR/L 3232 P15  DN.. 1506..  40  40  170  259031 28  259025 10  259035 2
                                                                                                             661
