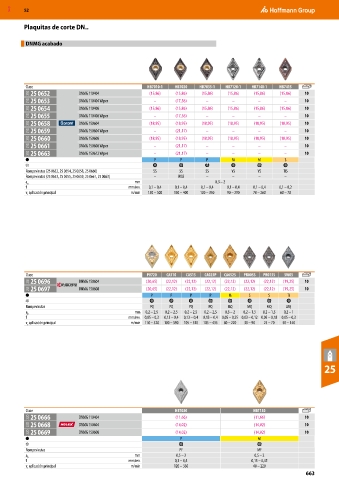

P. 663

MXD  52


              Plaquitas de corte DN..


          DNMG acabado







          Clase                                      HB7010-1  HB7020  HB7035-1  HB7120-1  HB7140-1  HB7415
           21G  25 0652      DNMG 110404              (15,86)  (15,86)  (15,86)  (15,86)  (15,86)  (15,86)  10
           21G  25 0653      DNMG 110404 Wiper         –       (17,56)   –         –        –        –      10
           21G  25 0654      DNMG 110408              (15,86)  (15,86)  (15,86)  (15,86)  (15,86)  (15,86)  10
           21G  25 0655      DNMG 110408 Wiper         –       (17,56)   –         –        –        –      10
           21G  25 0658      DNMG 150604              (18,95)  (18,95)  (18,95)  (18,95)  (18,95)  (18,95)  10
           21G  25 0659      DNMG 150604 Wiper         –       (21,17)   –         –        –        –      10
           21G  25 0660      DNMG 150608              (18,95)  (18,95)  (18,95)  (18,95)  (18,95)  (18,95)  10
           21G  25 0661      DNMG 150608 Wiper         –       (21,17)   –         –        –        –      10
           21G  25 0663      DNMG 150612 Wiper         –       (21,17)   –         –        –        –      10
                                                       P        P        P        M         M        S

          Rompevirutas (25 0652, 25 0654, 25 0658, 25 0660)  SS  SS      SS       VS        VS       TIS
          Rompevirutas (25 0653, 25 0655, 25 0659, 25 0661, 25 0663)  –  WSS  –    –        –        –
          a   p                                 mm                           0,3 – 2
          f                                   mm/rev.  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,2
          v  aplicación principal              m/min  150 – 500  150 – 400  120 – 350  90 – 290  70 – 260  60 – 70
           c















          Clase                                      PV720  CA510  CA515  CA025P  CA6525  PR005S  PR015S  SW05
           25E  25 0696      DNMG 150604            (20,65)  (22,12)  (22,12)  (22,12)  (22,12)  (22,12)  (22,12)  (19,25)  10
           25E  25 0697      DNMG 150608            (20,65)  (22,12)  (22,12)  (22,12)  (22,12)  (22,12)  (22,12)  (19,25)  10
                                                      P      P      P      P     M      S      S      Ti

          Rompevirutas                                PQ     PQ    PQ     PQ     MQ     MQ     MQ     MQ
          a   p                                 mm  0,2 – 2,5  0,2 – 2,5  0,2 – 2,5  0,2 – 2,5  0,3 – 2  0,2 – 1,5  0,2 – 1,5  0,2 – 1
          f                                   mm/rev. 0,05 – 0,3  0,13 – 0,4  0,13 – 0,4  0,13 – 0,4 0,05 – 0,25 0,03 – 0,12 0,05 – 0,18 0,05 – 0,3
          v  aplicación principal              m/min 110 – 520  180 – 590  105 – 510  105 – 435  60 – 220  30 – 90  25 – 70  50 – 140
           c







                                                                                                                   25








          Clase                                                HBT020                     HBT130
           22D  25 0666      DNMG 110404                       (11,66)                    (11,66)           10
           22D  25 0668      DNMG 150604                       (14,02)                    (14,02)           10
           22D  25 0669      DNMG 150608                       (14,02)                    (14,02)           10
                                                                P                           M

          Rompevirutas                                          PF                         MF
          a   p                                 mm             0,5 – 2                    0,5 – 2
          f                                   mm/rev.         0,1 – 0,4                  0,15 – 0,45
          v  aplicación principal              m/min          120 – 330                   40 – 220
           c
                                                                                                            663
