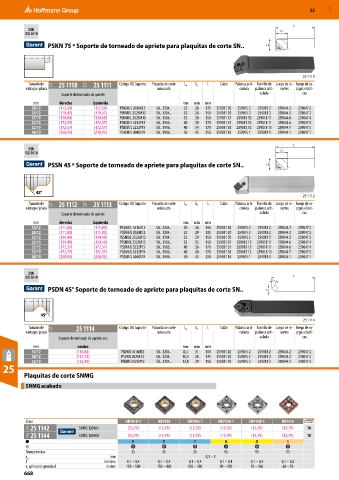

P. 668

52     MXD

                                                                                                        L
           DIN
          ISO 5610                                                                                  L1
                
                  PSKN 75 º Soporte de torneado de apriete para plaquitas de corte SN..        L4





                                                                                                           25 1110
           Tamaño de   21T  25 1110  21T  25 1111  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca arti- Tornillo de  Juego de re- Juego de es-
          vástago / placa                               adecuada                     culada  palanca arti-  sortes  pigas elásti-
                       Soporte de torneado de apriete                                       culada         cas
             mm       derecha     izquierda                      mm  mm  mm
            20/12     (112,39)    (112,39)  PSKNR/L 2020K12  SN.. 1204..  25  26  125  259031 20  259015 2  259018 2  259044 2  259047 2
            25/12     (119,47)    (119,47)  PSKNR/L 2525M12  SN.. 1204..  32  26  150  259031 20  259015 2  259018 2  259044 2  259047 2
            25/15     (130,68)    (130,68)  PSKNR/L 2525M15  SN.. 1506..  32  30  150  259031 37  259015 12  259018 11  259044 6  259047 4
            32/15     (172,57)    (172,57)  PSKNR/L 3232P15  SN.. 1506..  40  30  170  259031 37  259015 12  259018 11  259044 6  259047 4
            32/19     (172,57)    (172,57)  PSKNR/L 3232P19  SN.. 1906..  40  34  170  259031 38  259015 13  259018 13  259044 7  259047 5
            40/19     (238,95)    (238,95)  PSKNR/L 4040S19  SN.. 1906..  50  45  250  259031 16  259015 1  259018 1  259044 1  259047 1

                                                                                                        L
           DIN                                                                                      L1
          ISO 5610
                
                  PSSN 45 º Soporte de torneado de apriete para plaquitas de corte SN..        L4





              42°
                                                                                                           25 1112
           Tamaño de   21T  25 1112  21T  25 1113  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca arti- Tornillo de  Juego de re- Juego de es-
          vástago / placa                               adecuada                     culada  palanca arti-  sortes  pigas elásti-
                       Soporte de torneado de apriete                                       culada         cas
             mm       derecha     izquierda                      mm  mm  mm
            16/12     (111,80)    (111,80)  PSSNR/L 1616H12  SN.. 1204..  20  26  100  259031 20  259015 2  259018 2  259044 2  259047 2
            20/12     (111,80)    (111,80)  PSSNR/L 2020K12  SN.. 1204..  25  29  125  259031 20  259015 2  259018 2  259044 2  259047 2
            25/12     (124,49)    (124,49)  PSSNR/L 2525M12  SN.. 1204..  32  29  150  259031 20  259015 2  259018 2  259044 2  259047 2
            25/15     (124,49)    (124,49)  PSSNR/L 2525M15  SN.. 1506..  32  35  150  259031 37  259015 12  259018 11  259044 6  259047 4
            32/15     (172,57)    (172,57)  PSSNR/L 3232P15  SN.. 1506..  40  36  170  259031 37  259015 12  259018 11  259044 6  259047 4
            32/19     (172,57)    (172,57)  PSSNR/L 3232P19  SN.. 1906..  40  40  170  259031 38  259015 13  259018 13  259044 7  259047 5
            40/19     (238,95)    (238,95)  PSSNR/L 4040S19  SN.. 1906..  50  45  250  259031 16  259015 1  259018 1  259044 1  259047 1

           DIN
          ISO 5610                                                                                      L
                                                                                                 L1
                  PSDN 45° Soporte de torneado de apriete para plaquitas de corte SN..         L4



               45°
                                                                                                           25 1114
           Tamaño de   21T  25 1114        Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca arti- Tornillo de  Juego de re- Juego de es-
          vástago / placa                               adecuada                     culada  palanca arti-  sortes  pigas elásti-
                      Soporte de torneado de apriete eco                                    culada         cas
             mm             neutro                               mm  mm  mm
            16/12           (116,82)        PSDNN 1616H12  SN.. 1204..  8,3  31  100  259031 20  259015 2  259018 2  259044 2  259047 2
            20/12           (127,73)        PSDNN 2020K12  SN.. 1204..  10,3  28  125  259031 20  259015 2  259018 2  259044 2  259047 2
            25/12           (135,40)       PSDNN 2525M12  SN.. 1204..  12,8  29  150  259031 20  259015 2  259018 2  259044 2  259047 2
  25
              Plaquitas de corte SNMG
          SNMG acabado






          Clase                              HB7010-1    HB7020    HB7035-1   HB7120-1   HB7140-1   HB7415
           21G  25 1142      SNMG 120404      (13,79)    (13,79)    (13,79)   (13,79)    (13,79)    (13,79)  10
           21G  25 1144      SNMG 120408      (13,79)    (13,79)    (13,79)   (13,79)    (13,79)    (13,79)  10
                                               P          P          P          M          M          S

          Rompevirutas                         SS         SS         SS         VS         VS        TIS
                                        mm                               0,3 – 2
          a p
          f                           mm/rev.  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,4  0,1 – 0,2
            aplicación principal      m/min  150 – 500  150 – 400  120 – 350  90 – 290   70 – 260   60 – 70
          v c
          668
