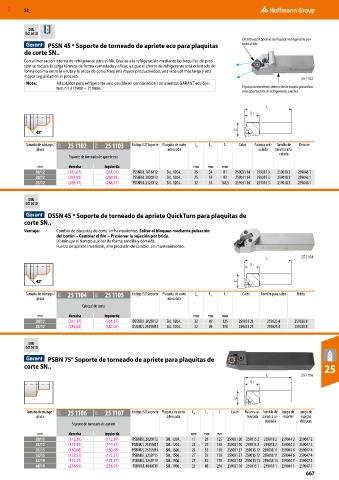

MXD 52

DIN
ISO 5610
Distribución óptima del líquido refrigerante por
PSSN 45 º Soporte de torneado de apriete eco para plaquitas todo el filo.
de corte SN..
Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de preci-
sión se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de
forma óptima entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una
mayor seguridad en el proceso.
25 1102
Nota: Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-Sys-
tem n.º 317900 − 319886. El posicionamiento dentro de la escala garantiza
una aportación de refrigerante precisa.

L
L1

L4
42°
Tamaño de vástago / 21U 25 1102 21U 25 1103 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca arti- Tornillo de Resorte
placa adecuada culada palanca arti-
culada
Soporte de torneado de apriete eco
mm derecha izquierda mm mm mm
16/12 (261,07) (261,07) PSSNR/L 1616X12 SN.. 1204.. 25 34 81 259031 14 259015 3 259018 3 259046 1
20/12 (269,92) (269,92) PSSNR/L 2020X12 SN.. 1204.. 25 34 93 259031 14 259015 3 259018 3 259046 1
25/12 (288,37) (288,37) PSSNR/L 2525X12 SN.. 1204.. 32 34 105,5 259031 14 259015 3 259018 3 259046 1

DIN
ISO 5610

DSSN 45 º Soporte de torneado de apriete QuickTurn para plaquitas de
corte SN..
Ventaja: Cambio de plaquitas de corte sin herramientas. Soltar el bloqueo mediante pulsación
del botón − Cambiar el filo − Presionar la sujeción por brida.
Disminuye el tiempo auxiliar de forma sencilla y cómoda.
Fuerza de apriete invariable, alta precisión de cambio, sin mantenimiento.

L 25 1104
L1

42° L4

Tamaño de vástago / 21U 25 1104 21U 25 1105 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para calzo Brida
placa adecuada
Cabezal de corte

mm derecha izquierda mm mm mm
20/12 (361,37) (361,37) DSSNR/L 2025K12 SN.. 1204.. 32 49 125 259031 21 259025 4 259038 8
25/12 (382,02) (382,02) DSSNR/L 2525M12 SN.. 1204.. 32 49 150 259031 21 259025 4 259038 8

DIN
ISO 5610

PSBN 75° Soporte de torneado de apriete para plaquitas de
corte SN.. 25
L 25 1106
L1

L4

Tamaño de mango / 21T 25 1106 21T 25 1107 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca ar- Tornillo de Juego de Juego de
placa adecuada ticulada palanca ar- resortes espigas
ticulada elásticas
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
20/12 (112,39) (112,39) PSBNR/L 2020K12 SN.. 1204.. 17 28 125 259031 20 259015 2 259018 2 259044 2 259047 2
25/12 (119,47) (119,47) PSBNR/L 2525M12 SN.. 1204.. 22 29 150 259031 20 259015 2 259018 2 259044 2 259047 2
25/15 (130,68) (130,68) PSBNR/L 2525M15 SN.. 1506.. 22 32 150 259031 37 259015 12 259018 11 259044 6 259047 4
32/15 (172,57) (172,57) PSBNR/L 3232P15 SN.. 1506.. 27 32 170 259031 37 259015 12 259018 11 259044 6 259047 4
32/19 (172,57) (172,57) PSBNR/L 3232P19 SN.. 1906.. 27 39 170 259031 38 259015 13 259018 13 259044 7 259047 5
40/19 (238,95) (238,95) PSBNR/L 4040S19 SN.. 1906.. 35 48 250 259031 16 259015 1 259018 1 259044 1 259047 1
667
