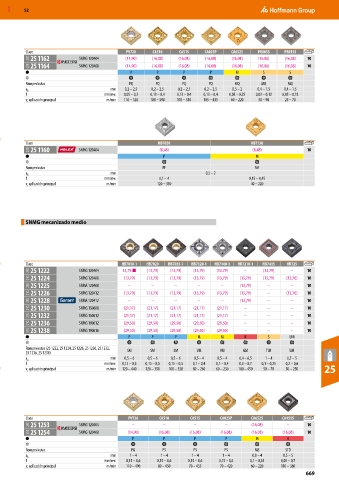

P. 669

MXD  52








          Clase                              PV720     CA510    CA515    CA025P   CA6525    PR005S   PR015S
           25E  25 1162      SNMG 120404     (14,90)  (16,08)   (16,08)  (16,08)  (16,08)   (16,08)  (16,08)  10
           25E  25 1164      SNMG 120408     (14,90)  (16,08)   (16,08)  (16,08)  (16,08)   (16,08)  (16,08)  10
                                               P        P        P         P        M        S         S

          Rompevirutas                        PQ        PQ       PQ       PQ       MQ        MQ       MQ
          a   p                         mm   0,2 – 2,5  0,2 – 2,5  0,2 – 2,5  0,2 – 2,5  0,5 – 2  0,4 – 1,5  0,4 – 1,5
          f                           mm/rev.  0,05 – 0,3  0,13 – 0,4  0,13 – 0,4  0,13 – 0,4  0,05 – 0,25  0,03 – 0,12  0,05 – 0,18
          v  aplicación principal     m/min  110 – 520  180 – 590  105 – 510  105 – 435  60 – 220  30 – 90  25 – 70
           c







          Clase                                          HBT020                          HBT130
           22D  25 1160      SNMG 120404                 (8,48)                           (8,48)             10
                                                          P                                M

          Rompevirutas                                    PF                               MF
          a   p                         mm                               0,5 – 2
          f                           mm/rev.            0,1 – 4                         0,15 – 0,45
          v  aplicación principal     m/min             120 – 330                        40 – 220
           c





          SNMG mecanizado medio







          Clase                             HB7010-1  HB7020  HB7035-1  HB7120-1  HB7140-1  HB7210-1  HB7415  HB725
           21G  25 1222      SNMG 120404    13,79 ■  (13,79)  (13,79)  (13,79)  (13,79)  –   (13,79)   –     10
           21G  25 1224      SNMG 120408    (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (12,76)  10
           21G  25 1225      SNMA 120408      –       –       –       –        –     (13,79)   –       –     10
           21G  25 1226      SNMG 120412    (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  –   (12,76)  10
           21G  25 1228      SNMA 120412      –       –       –       –        –     (13,79)   –       –     10
           21G  25 1230      SNMG 150608    (21,17)  (21,17)  (21,17)  (21,17)  (21,17)  –     –       –     10
           21G  25 1232      SNMG 150612    (21,17)  (21,17)  (21,17)  (21,17)  (21,17)  –     –       –     10
           21G  25 1236      SNMG 190612    (29,50)  (29,50)  (29,50)  (29,50)  (29,50)  –     –       –     10
           21G  25 1238      SNMG 190616    (29,50)  (29,50)  (29,50)  (29,50)  (29,50)  –     –       –     10
                                              P       P       P       M        M       K       S       UNI

          Rompevirutas (25 1222, 25 1224, 25 1226, 25 1230, 25 1232,   SM  SM  SM  VM  VM  GM  TIM     UM
          25 1236, 25 1238)
                                        mm   0,5 – 6  0,5 – 6  0,5 – 6  0,5 – 4  0,5 – 4  0,4 – 6,5  1 – 4  0,5 – 5
          a p
          f                           mm/rev.  0,15 – 0,5  0,15 – 0,5  0,15 – 0,5  0,1 – 0,4  0,1 – 0,4  0,3 – 0,7  0,1 – 0,25  0,2 – 0,6
          v  aplicación principal     m/min  120 – 440  120 – 350  100 – 320  80 – 260  60 – 230  100 – 450  50 – 70  50 – 250     25
           c







          Clase                               PV720      CA510      CA515     CA025P     CA6525     CA4515
           25E  25 1253      SNMG 120404       –          –          –          –        (16,08)      –      10
           25E  25 1254      SNMG 120408      (14,90)    (16,08)    (16,08)   (16,08)    (16,08)    (16,08)  10
                                                P         P          P          P          M          K

          Rompevirutas                         PG         PS         PS         PS         MS        STD
          a   p                         mm     1 – 4     1 – 4      1 – 4      1 – 4      0,8 – 4   0,5 – 5
          f                           mm/rev.  0,15 – 0,6  0,15 – 0,6  0,15 – 0,6  0,15 – 0,6  0,1 – 0,35  0,05 – 0,7
          v  aplicación principal     m/min  110 – 490   80 – 450  70 – 435   70 – 420   60 – 220   110 – 360
           c
                                                                                                            669
