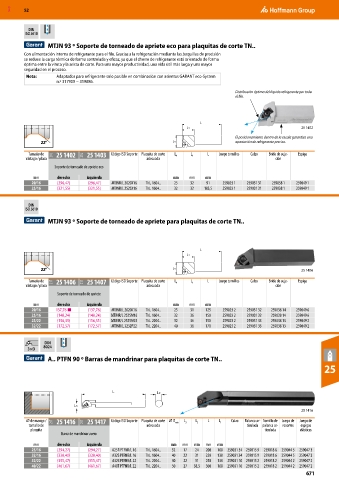

P. 671

MXD  52



           DIN
          ISO 5610
                     
                  MTJN 93 º Soporte de torneado de apriete eco para plaquitas de corte TN..
          Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de precisión
          se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado de forma
          óptima entre la viruta y la arista de corte. Para una mayor productividad, una vida útil más larga y una mayor
          seguridad en el proceso.
          Nota:      Adaptador para refrigerante solo posible en combinación con asientos GARANT eco-System
                     n.º 317900 − 319886.

                                                                                    Distribución óptima del líquido refrigerante por todo
                                                                                    el filo.



                                                                       L
                                                                   L1                                      25 1402
                                                                                    El posicionamiento dentro de la escala garantiza una
               22°                                            L4                    aportación de refrigerante precisa.
           Tamaño de   21U  25 1402  21U  25 1403  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillos  Calzo  Brida de suje-  Espiga
          vástago / placa                           adecuada                                      ción
                    Soporte de torneado de apriete eco
             mm      derecha    izquierda                     mm   mm    mm
            20/16    (296,47)   (296,47)  MTJNR/L 2020X16  TN.. 1604..  25  32  91  259023 1  259031 31  259038 1  259049 1
            25/16    (321,55)   (321,55)  MTJNR/L 2525X16  TN.. 1604..  32  32  103,5  259023 1  259031 31  259038 1  259049 1

           DIN
          ISO 5610
                
                  MTJN 93 º Soporte de torneado de apriete para plaquitas de corte TN..




                                                                       L
                                                                   L1
               22°                                            L4                                           25 1406

           Tamaño de   21T  25 1406  21T  25 1407  Código ISO Soporte Plaquita de corte   L 4  L 1  L  Juego tornillos  Calzo  Brida de suje-  Espiga
          vástago / placa                           adecuada                                      ción
                     Soporte de torneado de apriete
             mm      derecha    izquierda                     mm   mm    mm
            20/16    137,76 ■   (137,76)  MTJNR/L 2020K16  TN.. 1604..  25  31  125  259023 2  259031 32  259038 14  259049 6
            25/16    (148,24)   (148,24)  MTJNR/L 2525M16  TN.. 1604..  32  36  150  259023 2  259031 32  259038 14  259049 6
            25/22    (156,35)   (156,35)  MTJNR/L 2525M22  TN.. 2204..  32  36  150  259023 2  259031 33  259038 13  259049 2
            32/22    (172,57)   (172,57)  MTJNR/L 3232P22  TN.. 2204..  40  36  170  259023 2  259031 33  259038 13  259049 2


                 DIN
           3×D     8024      
                  A.. PTFN 90 º Barras de mandrinar para plaquitas de corte TN..
                                                                                                                   25



                                         L              L2


                           L3
                                                                                                           25 1416
          ⌀ de mango /   21T  25 1416  21T  25 1417  Código ISO Soporte Plaquita de corte  ⌀ D mín  L 3  L 2  L  L 1  Calzo  Palanca ar- Tornillo de  Juego de   Juego de
           tamaño de                                adecuada                            ticulada palanca ar- resortes  espigas
            plaquita                                                                          ticulada    elásticas
                       Barra de mandrinar acero
             mm      derecha    izquierda                    mm  mm  mm  mm  mm
            25/16    (294,27)   (294,27)  A25R PTFNR/L 16  TN.. 1604..  32  17  24  200  100  259031 34 259015 9  259018 6  259044 5  259047 3
            32/16    (330,40)   (330,40)  A32S PTFNR/L 16  TN.. 1604..  40  22  31  250  130  259031 34 259015 9  259018 6  259044 5  259047 3
            32/22    (355,47)   (355,47)  A32S PTFNR/L 22  TN.. 2204..  40  22  31  250  130  259031 10 259015 2  259018 2  259044 2  259047 2
            40/22    (461,67)   (461,67)  A40T PTFNR/L 22  TN.. 2204..  50  27  38,5  300  160  259031 10 259015 2  259018 2  259044 2  259047 2
                                                                                                             671
