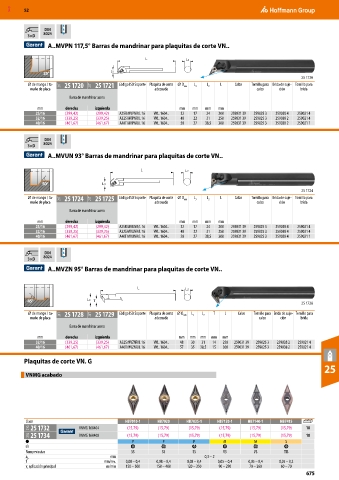

                  A..MVPN 117,5° Barras de mandrinar para plaquitas de corte VN..

                                                    L             L2


                25°                     L3
                                                                                                           25 1720
           ⌀ de mango / ta-  21T  25 1720  21T  25 1721  Código ISO Soporte Plaquita de corte  ⌀ D mín  L 3  L 2  L  Calzo  Tornillo para  Brida de suje- Tornillo para
            maño de placa                              adecuada                            calzo   ción   brida
                         Barra de mandrinar acero
              mm        derecha   izquierda                     mm   mm  mm   mm
              25/16     (299,42)   (299,42)  A25R MVPNR/L 16  VN.. 1604..  32  17  24  200  259031 39  259025 3  259038 4  259021 4
              32/16     (339,25)   (339,25)  A32S MVPNR/L 16  VN.. 1604..  40  22  31  250  259031 39  259025 3  259038 2  259021 4
              40/16     (461,67)   (461,67)  A40T MVPNR/L 16  VN.. 1604..  50  27  38,5  300  259031 39  259025 3  259038 2  259021 1


                 DIN
           3×D     8024      
                  A..MVUN 93° Barras de mandrinar para plaquitas de corte VN..


                                                  L               L2

                50°                  L3
                                                                                                           25 1724
           ⌀ de mango / ta-  21T  25 1724  21T  25 1725  Código ISO Soporte Plaquita de corte  ⌀ D mín  L 3  L 2  L  Calzo  Tornillo para  Brida de suje- Tornillo para
            maño de placa                              adecuada                            calzo   ción   brida
                         Barra de mandrinar acero
              mm        derecha   izquierda                     mm   mm  mm   mm
              25/16     (299,42)   (299,42)  A25R MVUNR/L 16  VN.. 1604..  32  17  24  200  259031 39  259025 3  259038 4  259021 4
              32/16     (339,25)   (339,25)  A32S MVUNR/L 16  VN.. 1604..  40  22  31  250  259031 39  259025 3  259038 4  259021 4
              40/16     (461,67)   (461,67)  A40T MVUNR/L 16  VN.. 1604..  50  27  38,5  300  259031 39  259025 3  259038 4  259021 1


                 DIN
           3×D     8024      
                  A..MVZN 95° Barras de mandrinar para plaquitas de corte VN..



                                                 L                L2
           45°                  L3 T
                                                                                                           25 1728
           ⌀ de mango / ta-  21T  25 1728  21T  25 1729  Código ISO Soporte Plaquita de corte  ⌀ D mín  L 3  L 2  T  L  Calzo  Tornillo para  Brida de suje- Tornillo para
            maño de placa                              adecuada                             calzo   ción   brida
                         Barra de mandrinar acero
              mm        derecha   izquierda                     mm  mm  mm  mm  mm
              32/16     (339,25)   (339,25)  A32S MVZNR/L 16  VN.. 1604..  48  30  31  14  250  259031 39  259025 3  259038 2  259021 4
              40/16     (461,67)   (461,67)  A40T MVZNR/L 16  VN.. 1604..  57  35  38,5  15  300  259031 39  259025 3  259038 2  259021 4
              Plaquitas de corte VN. G
                                                                                                                   25
          VNMG acabado








          Clase                              HB7010-1   HB7020     HB7035-1  HB7120-1   HB7140-1   HB7415
           21G  25 1732      VNMG 160404      (15,79)    (15,79)   (15,79)    (15,79)    (15,79)    (15,79)  10
           21G  25 1734      VNMG 160408      (15,79)    (15,79)   (15,79)    (15,79)    (15,79)    (15,79)  10
                                               P          P          P          M         M          S

          Rompevirutas                         SS         SS         SS        VS         VS         TIS
                                        mm                               0,3 – 2
          a p
          f                           mm/rev.  0,08 – 0,4  0,08 – 0,4  0,08 – 0,4  0,05 – 0,4  0,05 – 0,4  0,05 – 0,2
            aplicación principal      m/min  150 – 500  150 – 400  120 – 350  90 – 290   70 – 260   60 – 70
          v c
