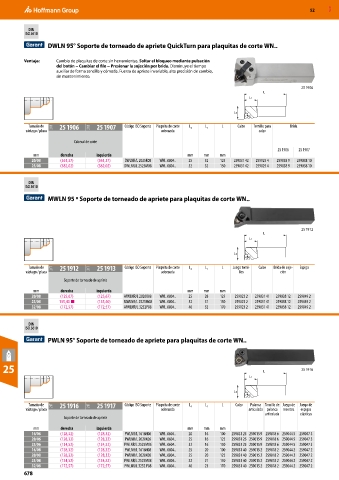

P. 678

52     MXD


           DIN
          ISO 5610
                
                  DWLN 95° Soporte de torneado de apriete QuickTurn para plaquitas de corte WN..


          Ventaja:   Cambio de plaquitas de corte sin herramientas. Soltar el bloqueo mediante pulsación
                     del botón − Cambiar el filo − Presionar la sujeción por brida. Disminuye el tiempo
                     auxiliar de forma sencilla y cómoda. Fuerza de apriete invariable, alta precisión de cambio,
                     sin mantenimiento.

                                                                                                           25 1906
                                                                                              L
                                                                                         L1

                                                                                   L4

           Tamaño de   21U  25 1906  21U  25 1907  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Tornillo para   Brida
          vástago / placa                                 adecuada                          calzo
                           Cabezal de corte
                                                                                                   25 1906  25 1907
             mm       derecha      izquierda                       mm    mm   mm
            20/08     (361,37)     (361,37)  DWLNR/L 2025K08  WN.. 0804..  25  32  125  259031 42  259025 4  259038 9  259038 10
            25/08     (382,02)     (382,02)  DWLNR/L 2525M08  WN.. 0804..  32  32  150  259031 42  259025 4  259038 9  259038 10


           DIN
          ISO 5610
                
                  MWLN 95 º Soporte de torneado de apriete para plaquitas de corte WN..





                                                                                                           25 1912
                                                                                              L
                                                                                         L1

                                                                                   L4

           Tamaño de   21T  25 1912  21T  25 1913  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Juego torni-  Calzo  Brida de suje-  Espiga
          vástago / placa                                 adecuada                   llos          ción
                       Soporte de torneado de apriete
             mm       derecha      izquierda                       mm    mm   mm
            20/08     (125,67)     (125,67)  MWLNR/L 2020K08  WN.. 0804..  25  28  125  259023 2  259031 41  259038 12  259049 2
            25/08     135,40 ■     (135,40)  MWLNR/L 2525M08  WN.. 0804..  32  31  150  259023 2  259031 41  259038 12  259049 2
            32/08     (172,57)     (172,57)  MWLNR/L 3232P08  WN.. 0804..  40  32  170  259023 2  259031 41  259038 12  259049 2

           DIN
          ISO 5610
                
                  PWLN 95° Soporte de torneado de apriete para plaquitas de corte WN..




  25                                                                                          L            25 1916
                                                                                         L1


                                                                                   L4
           Tamaño de   21T  25 1916  21T  25 1917  Código ISO Soporte  Plaquita de corte   L 4  L 1  L  Calzo  Palanca  Tornillo de  Juego de  Juego de
          vástago / placa                                 adecuada                      articulada palanca   resortes  espigas
                                                                                              articulada  elásticas
                       Soporte de torneado de apriete
             mm       derecha      izquierda                       mm    mm   mm
            16/06     (128,32)     (128,32)  PWLNR/L 1616H06  WN.. 0604..  20  16  100  259031 25 259015 9 259018 6 259044 5 259047 3
            20/06     (128,32)     (128,32)  PWLNR/L 2020K06  WN.. 0604..  25  16  125  259031 25 259015 9 259018 6 259044 5 259047 3
            25/06     (134,52)     (134,52)  PWLNR/L 2525M06  WN.. 0604..  32  16  150  259031 25 259015 9 259018 6 259044 5 259047 3
            16/08     (128,32)     (128,32)  PWLNR/L 1616H08  WN.. 0804..  25  20  100  259031 40 259015 2 259018 2 259044 2 259047 2
            20/08     (128,32)     (128,32)  PWLNR/L 2020K08  WN.. 0804..  25  20  125  259031 40 259015 2 259018 2 259044 2 259047 2
            25/08     (134,52)     (134,52)  PWLNR/L 2525M08  WN.. 0804..  32  21  150  259031 40 259015 2 259018 2 259044 2 259047 2
            32/08     (172,57)     (172,57)  PWLNR/L 3232 P08  WN.. 0804..  40  23  170  259031 40 259015 2 259018 2 259044 2 259047 2
          678
