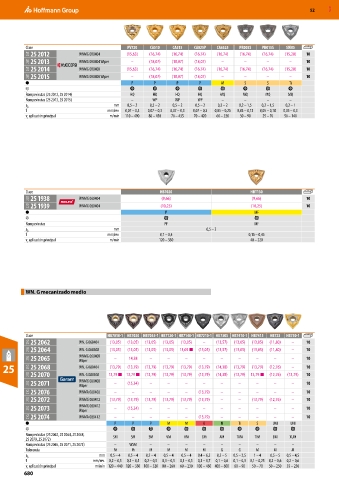

P. 680

52     MXD






          Clase                               PV720   CA510   CA515  CA025P  CA6525  PR005S  PR015S   SW05
           25E  25 2012      WNMG 080404      (15,63)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (15,20)  10
           25E  25 2013      WNMG 080404 Wiper  –    (18,07)  (18,07)  (18,07)  –      –       –       –     10
           25E  25 2014      WNMG 080408      (15,63)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (16,74)  (15,20)  10
           25E  25 2015      WNMG 080408 Wiper  –    (18,07)  (18,07)  (18,07)  –      –       –       –     10
                                               P       P       P       P       M       S       S       Ti

          Rompevirutas (25 2012, 25 2014)      HQ      HQ      HQ      HQ     MQ      MQ      MQ      MQ
          Rompevirutas (25 2013, 25 2015)      –       WP      WP     WP       –       –       –       –
          a   p                          mm   0,5 – 2  0,5 – 2  0,5 – 2  0,5 – 2  0,3 – 2  0,2 – 1,5  0,2 – 1,5  0,2 – 1
          f                            mm/rev.  0,07 – 0,3  0,07 – 0,3  0,07 – 0,3  0,07 – 0,3  0,05 – 0,25  0,03 – 0,13  0,05 – 0,18  0,05 – 0,3
          v  aplicación principal       m/min  110 – 490  80 – 450  70 – 435  70 – 420  60 – 220  30 – 90  25 – 70  50 – 140
           c














          Clase                                          HBT020                          HBT130
           22D  25 1938      WNMG 060404                  (9,66)                          (9,66)             10
           22D  25 1939      WNMG 080404                 (10,25)                         (10,25)             10
                                                           P                              MF

          Rompevirutas                                     PF                             MF
          a   p                          mm                               0,5 – 2
          f                            mm/rev.           0,1 – 0,4                      0,15 – 0,45
          v  aplicación principal       m/min            120 – 330                       40 – 220
           c








          WN. G mecanizado medio








          Clase                        HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7210-1 HU7305 HB7410-1 HB7415  HB725  HB730-1
           21G  25 2062      WN. G 060404  (13,05)  (13,05)  (13,05)  (13,05)  (13,05)  –  (13,57)  (13,05)  (13,05)  (11,80)  –  10
           21G  25 2064      WN. G 060408  (13,05)  (13,05)  (13,05)  (13,05)  13,05 ■  (13,05)  (13,57)  (13,05)  (13,05)  (11,80)  –  10
           21G  25 2065      WNMG 060408   –  14,38   –     –     –     –      –     –     –     –     –     10
                             Wiper
  25       21G  25 2068      WN. G 080404  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (14,38)  (13,79)  (13,79)  (12,76)  –  10
           21G  25 2070      WN. G 080408  13,79 ■ 13,79 ■  (13,79)  (13,79)  (13,79)  (13,79)  (14,38)  (13,79)  13,79 ■  (12,76)  (13,79)  10
           21G  25 2071      WNMG 080408   –  (15,34)  –    –     –     –      –     –     –     –     –     10
                             Wiper
           21G  25 2076      WNMA 080408  –    –      –     –     –    (13,79)  –    –     –     –     –     10
           21G  25 2072      WNMG 080412  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  (13,79)  –  –  (13,79)  (12,76)  –  10
           21G  25 2073      WNMG 080412   –  (15,34)  –    –     –     –      –     –     –     –     –     10
                             Wiper
           21G  25 2074      WNMA 080412  –    –      –     –     –    (13,79)  –    –     –     –     –     10
                                         P     P      P     M     M     K      N     Ti    S     UNI   UNI

          Rompevirutas (25 2062, 25 2064, 25 2068,    SM  SM  SM  VM  VM  GM  AM    TAM    TIM   UM    XUM
          25 2070, 25 2072)
          Rompevirutas (25 2065, 25 2071, 25 2073)  –  WSM  –  –  –     –      –     –     –     –      –
          Tolerancia                     M     M      M     M     M     M      G     G     M     M     M
          a   p                     mm  0,5 – 4  0,5 – 4  0,5 – 4  0,5 – 4  0,5 – 4  0,4 – 6,5  0,5 – 5  0,5 – 2,5  1 – 4  0,5 – 5  0,5 – 4,5
          f                       mm/rev. 0,2 – 0,5  0,2 – 0,5  0,2 – 0,5  0,1 – 0,5  0,1 – 0,5  0,3 – 0,7  0,1 – 0,6  0,1 – 0,3 0,1 – 0,25 0,2 – 0,6  0,2 – 0,6
          v  aplicación principal   m/min 120 – 440 120 – 350 100 – 320 80 – 260  60 – 230 100 – 450 400 – 600  60 – 90  50 – 70  50 – 250  35 – 230
           c
          680
