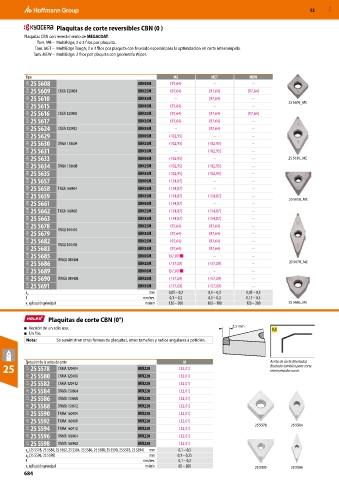

P. 684

52     MXD

                     Plaquitas de corte reversibles CBN (0 )

          Plaquitas CBN con revestimiento de MEGACOAT.
              Tam. ME –  MultiEdge; 2 o 3 filos por plaquita.
             Tam. MET –  MultiEdge Tough; 2 o 3 filos por plaquita con biselado especial para la optimización en corte interrumpido.
             Tam. MEW –  MultiEdge; 2 filos por plaquita con geometría Wiper.



          Tipo                                                ME           MET           MEW
           25H  25 5608                          KBN05M      (97,64)        –             –
           25H  25 5609  CNGA 120404             KBN25M      (97,64)      (97,64)       (97,64)
           25H  25 5610                          KBN35M       –           (97,64)         –
           25H  25 5615                          KBN05M      (97,64)        –             –           25 5609_ME
           25H  25 5616  CNGA 120408             KBN25M      (97,64)      (97,64)       (97,64)
           25H  25 5617                          KBN35M      (97,64)      (97,64)         –
           25H  25 5624  CNGA 120412             KBN35M       –           (97,64)         –
           25H  25 5629                          KBN05M     (102,95)        –             –
           25H  25 5630  DNGA 150604             KBN25M     (102,95)      (102,95)        –
           25H  25 5631                          KBN35M       –           (102,95)        –
           25H  25 5633                          KBN05M     (102,95)        –             –           25 5630_ME
           25H  25 5634  DNGA 150608             KBN25M     (102,95)      (102,95)        –
           25H  25 5635                          KBN35M     (102,95)      (102,95)        –
           25H  25 5657                          KBN05M     (154,87)        –             –
           25H  25 5658  TNGA 160404             KBN25M     (154,87)        –             –
           25H  25 5659                          KBN35M     (154,87)      (154,87)        –            25 5658_ME
           25H  25 5661                          KBN05M     (154,87)        –             –
           25H  25 5662  TNGA 160408             KBN25M     (154,87)      (154,87)        –
           25H  25 5663                          KBN35M     (154,87)      (154,87)        –
           25H  25 5678  VNGA 160404             KBN25M      (97,64)      (97,64)         –
           25H  25 5679                          KBN35M      (97,64)      (97,64)         –
           25H  25 5682                          KBN25M      (97,64)      (97,64)         –
           25H  25 5683  VNGA 160408             KBN35M      (97,64)      (97,64)         –
           25H  25 5685  WNGA 080404             KBN05M     157,09 ■        –             –
           25H  25 5686                          KBN25M     (157,09)      (157,09)        –            25 5678_ME
           25H  25 5689                          KBN05M     157,09 ■        –             –
           25H  25 5690  WNGA 080408             KBN25M     (157,09)      (157,09)        –
           25H  25 5691                          KBN35M     (157,09)      (157,09)        –
          a   p                                      mm     0,05 – 0,2    0,1 – 0,3     0,05 – 0,2
          f                                        mm/rev.   0,1 – 0,2    0,1 – 0,2     0,15 – 0,3
          v  aplicación principal                   m/min   120 – 200     100 – 180     120 – 200     25 5686_ME
           c
                  Plaquitas de corte CBN (0°)

          ■   Versión de un solo uso.                                              2,5 mm
          ■   Un filo.
          Nota:      Se suministran otras formas de plaquitas, otros tamaños y radios angulares a petición.



          Ejecución de la arista de corte                        M                              Arista de corte (biselada).
  25       22I  25 5578  CNMA 120404             BUX220         (32,01)                         Biselado también para corte
                                                                                                interrumpido suave.
           22I  25 5580  CNMA 120408             BUX220         (32,01)
           22I  25 5582  CNMA 120412             BUX220         (32,01)
           22I  25 5584  DNMA 150604             BUX220         (32,01)
           22I  25 5586  DNMA 150608             BUX220         (32,01)
           22I  25 5588  DNMA 150612             BUX220         (32,01)
           22I  25 5590  TNMA 160404             BUX220         (32,01)
           22I  25 5592  TNMA 160408             BUX220         (32,01)                    25 5578     25 5584
           22I  25 5594  TNMA 160412             BUX220         (32,01)
           22I  25 5596  VNMA 160404             BUX220         (32,01)
           22I  25 5598  VNMA 160408             BUX220         (32,01)
          a  (25 5578, 25 5580, 25 5582, 25 5584, 25 5586, 25 5588, 25 5590, 25 5592, 25 5594)  mm  0,1 – 0,5
           p
          a  (25 5596, 25 5598)                      mm        0,1 – 0,25
           p
          f                                        mm/rev.      0,1 – 0,2
          v  aplicación principal                   m/min       80 – 200                   25 5590     25 5596
           c
          684
